En un generador de CC excitado por separado, el bobinado de campo es excitado por una fuente externa independiente. Generalmente hay tres características más importantes del generador de CC:
Magnético o circuito abierto característico de un generador de corriente continua con excitación separada
La curva que da la relación entre el campo actual (If) y el generado voltaje (E0) en la armadura sin carga se llama magnético o de circuito abierto característico de un generador de corriente continua. La gráfica de esta curva es prácticamente la misma para todos tipos de generadoresya sea que se exciten o se autoexciten por separado. Esta curva también se conoce como característica de saturación sin carga curva del generador de corriente continua.

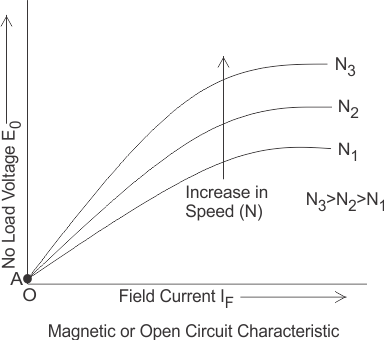

Aquí en esta figura podemos ver la variación de la EMF generada en vacío con la corriente de campo para diferentes velocidades fijas de la armadura. Para un valor más alto de velocidad constante, la inclinación de la curva es mayor. Cuando la corriente de campo es cero, por el efecto del magnetismo residual en los polos, habrá una pequeña emf inicial (OA) como se muestra en la figura.
Consideremos un generador de corriente continua excitado por separado que da su voltaje sin carga E0 para un campo constante actual. Si no hay reacción de la armadura y la caída de voltaje de la armadura en la máquina entonces el voltaje se mantendrá constante. Por lo tanto, si trazamos el voltaje nominal en el eje Y y la corriente de carga en el eje X, entonces la curva será una línea recta y paralela al eje X, como se muestra en la siguiente figura. Aquí, la línea AB que indica la tensión sin carga (E0).
Cuando el generador se carga, entonces el caídas de tensión debido a dos razones principales…
- Debido a la reacción de la armadura,
- Debido a la caída óhmica (IaRa).
Característica interna o total del generador de CC con excitación separada
El interno… característica del generador de corriente continua excitado por separado se obtiene restando las gotas debidas a la reacción de la armadura del voltaje sin carga. Esta curva del voltaje realmente generado (Eg) disminuirá ligeramente. Aquí, la línea de CA en el diagrama que indica el voltaje realmente generado (Eg) con respecto a la corriente de carga. Esta curva también se llama característica total del generador de CC excitado por separado.
Característica externa del generador de CC con excitación separada
El exterior característica del generador de corriente continua excitado por separado se obtiene restando las gotas debidas a la pérdida óhmica (Ia Ra) en la armadura a partir de la tensión generada (Eg).
Tensión en los terminales (V) = Eg Ia Ra.

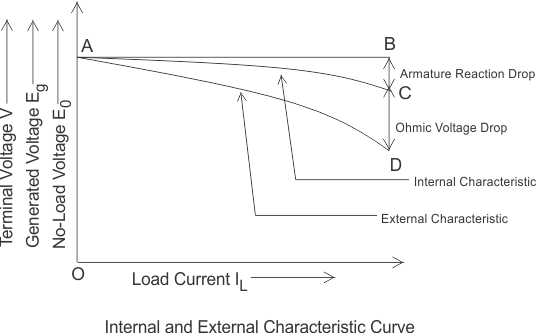

Esta curva da la relación entre el voltaje terminal (V) y la carga actual. El curva característica externa se encuentra debajo de la curva característica interna. Aquí, la línea AD del diagrama de abajo indica el cambio en el voltaje terminal (V) con el aumento de la corriente de carga. Se puede ver en la figura que cuando la corriente de carga aumenta, el voltaje terminal disminuye ligeramente. Esta disminución del voltaje terminal puede mantenerse fácilmente aumentando la corriente de campo y por lo tanto aumentando el voltaje generado. Por lo tanto, podemos obtener un voltaje terminal constante.
Los generadores de corriente continua excitados por separado tienen muchas ventajas sobre generadores de CC auto-excitados. Puede funcionar en condiciones estables con cualquier excitación de campo y da un amplio rango de voltaje de salida. La principal desventaja de estos tipos de generadores es que es muy caro proporcionar una fuente de excitación separada.
