¿Por qué se usan valores rms en el sistema de CA?
¿Qué significa un valor medio y rms?
¿Por qué todas las clasificaciones de los sistemas de CA están en rms y no en valor medio?
¿Cuál es la diferencia entre el valor eficaz y el valor medio?
Estas son las preguntas que nos vienen a la mente cada vez que tratamos con circuitos de CA.

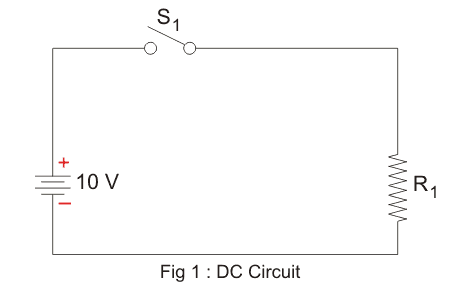

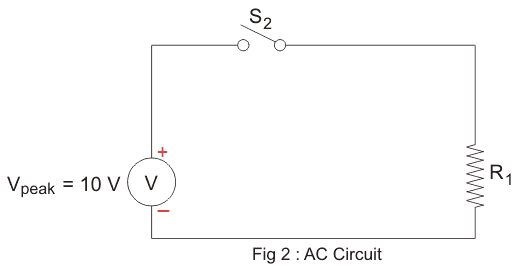

Supongamos que tenemos un simple Circuito de DC (figura 1) y queremos replicarlo en un circuito de CA. Tenemos todo lo mismo, excepto el voltaje de suministro que ahora será un suministro de CA voltaje. Ahora, la pregunta es cuál debería ser el valor del voltaje de la fuente de CA para que nuestro circuito funcione exactamente igual que el de CC.

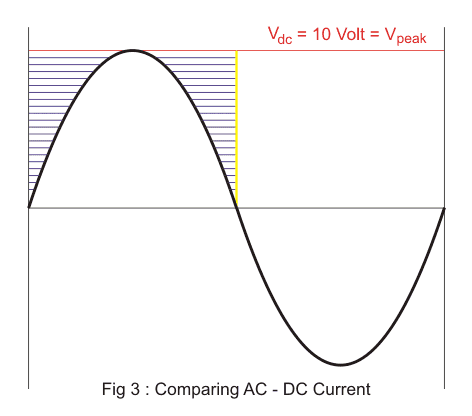

Pongamos el mismo valor de la tensión de alimentación de CA (CA Vpico = 10 voltios) que está en nuestro Circuito de DC. Haciendo esto podemos ver (figura 3) durante medio ciclo cómo la señal de voltaje de CA no está cubriendo toda el área (zona azul) de voltaje constante de CC, lo que significa que nuestra señal de CA no puede suministrar la misma cantidad de energía que nuestra fuente de CC.
Lo que significa que debemos aumentar el voltaje de la CA para cubrir la misma área y ver si está suministrando la misma cantidad de energía o no.

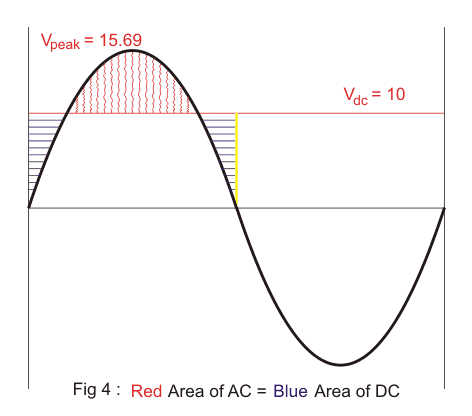

Encontramos que (figura 4) al aumentar el pico de voltaje Vpico hasta (/2) veces el suministro de DC voltaje podemos cubrir toda el área de DC en AC. Cuando la señal de voltaje de CA representa completamente la señal de voltaje de CC, entonces ese valor de la señal de CC se llama el valor promedio de la señal de CA.
Ahora nuestro voltaje de CA debería suministrar la misma cantidad de energía. Pero cuando encendimos el suministro sorprendentemente, encontramos que el voltaje AC está suministrando más energía que el DC. Porque un valor promedio de CA suministra la misma cantidad de cargas pero no la misma cantidad de energía. Así que, para obtener la misma cantidad de energía de nuestro suministro de CA debemos disminuir el voltaje de nuestro suministro de CA.

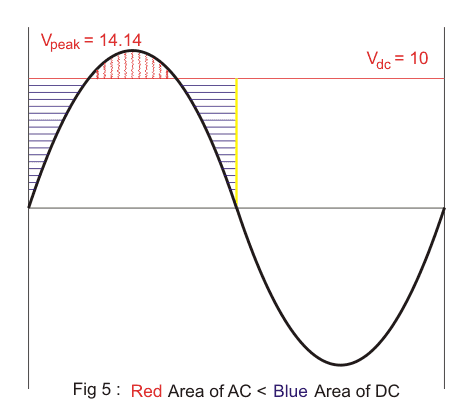

Encontramos que al disminuir el pico voltaje Vpico hasta 2 veces el voltaje de CC obtenemos la misma cantidad de energía fluyendo en ambos circuitos. Cuando la señal de voltaje de CA suministra la misma cantidad de energía que en la de CC, entonces ese valor de voltaje de CC se llama media cuadrática o valor rms de AC.
Siempre nos preocupa cuánta energía fluye por nuestros circuitos, independientemente de la cantidad de electrones necesarios para suministrar esa energía, y esa es la razón por la que siempre utilizamos el valor rms de la fuente de CA en lugar del valor medio en todas partes del sistema de CA.
Conclusión
El valor medio de una corriente alterna representa la misma cantidad de cargas en corriente continua.
Valor RMS de una corriente alterna representan la misma cantidad de energía en corriente continua
La corriente alterna toma menos cantidad de cargas para suministrar la misma cantidad de energía de corriente continua.
