Tensión y actual son dos parámetros básicos de una El circuito eléctrico…. Pero, sólo voltaje y actual no son suficientes para expresar el comportamiento y elemento de circuito eléctrico. Esencialmente necesitamos saber, cuánto energía eléctrica, a elemento de circuito puede manejar. Todos nosotros hemos visto que un 60 vatios lámpara eléctrica da menos luz que una lámpara eléctrica de 100 vatios. Cuando pagamos la factura eléctrica por el consumo de electricidad, en realidad estamos pagando a los cahrges por energía eléctrica durante un período de tiempo determinado. Así, energía eléctrica cálculo es bastante esencial para analizar una circuito eléctrico o red.
La potencia es la tasa de energía suministrada o consumida por un elemento eléctrico con respecto al tiempo.
Supongamos que un elemento suministra o consume una energía de dw joules durante un tiempo de dt segundo, entonces la potencia del elemento puede ser representada como,

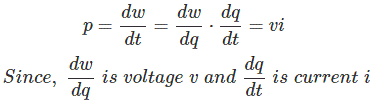

Esta ecuación también puede ser reescrita como,
Por lo tanto, desde el momento en que la expresión del voltaje y la corriente en la ecuación son instantáneos, la potencia es también instantánea. La potencia expresada es variable en el tiempo.
Así que, el poder de un elemento de circuito es el producto del voltaje a través del elemento y la corriente que lo atraviesa.
Como ya hemos dicho, un elemento de circuito puede absorber o entregar energía. Representamos la absorción de potencia poniendo un signo positivo (+) en la expresión de la potencia. Del mismo modo, ponemos un signo negativo (-) cuando representamos la potencia entregada por el elemento de circuito.
Convención sobre la firma pasiva
Hay una relación simple entre la dirección de la corriente, la polaridad del voltaje y el signo de la potencia de un elemento del circuito. Llamamos a esta simple relación como convención de signos pasivos. Cuando una corriente entra en un elemento a través de su terminal de polaridad positiva de voltaje, ponemos un signo positivo (+) antes del producto del voltaje y la corriente. Esto implica que el elemento absorbe o consume energía del El circuito eléctrico…. Por otro lado, cuando la corriente que pasa por el elemento sale de su terminal de polaridad positiva de voltaje, ponemos un signo negativo (-) antes del producto del voltaje y la corriente. Esto implica que el elemento entrega o suministra energía al circuito eléctrico.

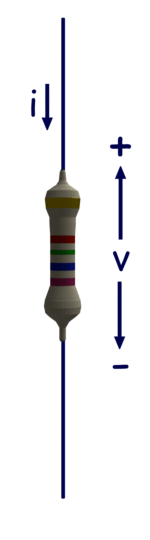

Tomemos un resistencia conectado a través de dos terminales de circuito. Aunque el resto del circuito no se muestra aquí en la figura. La polaridad de la Caída de tensión a través de la resistencia y la dirección de la corriente a través de la resistencia se muestran en la siguiente figura. La resistencia está consumiendo una potencia de vi vatios a medida que la corriente i amperio entra en la resistencia a través de su lado positivo del voltaje caído v voltio, como se muestra.

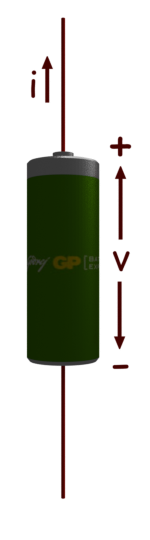

Tomemos un batería conectado a través de dos terminales de circuito. Aunque el resto del circuito no se muestra aquí en la figura. La polaridad de la Caída de tensión a través de la batería y la dirección de la corriente a través de la batería se muestran en la siguiente figura. La batería está entregando una potencia de vi vatios cuando la corriente i amperio entra en la batería de v voltios a través de su terminal de polaridad positiva como se muestra.
