¿Qué es la Luminaria de Luz de Inundación?
Luminaria de luz de inundación es la luminaria que cubre la superficie de amplio rango con un amplio ángulo de proyección.
¿Cuál es la principal diferencia entre la Luminaria de Luz de Inundación y la Luminaria de Luz de Carretera?
La principal diferencia entre la luz de inundación y la otra luminaria utilizada en el alumbrado de carreteras es la primera dirección de orientación con respecto al eje de intensidad luminosa. Esto significa que la luminaria de luz de carretera …siempre se dirige a una dirección particular en la superficie de la carretera. Pero la luz de la inundación cubre la superficie de amplio rango del objeto apuntado, como edificios, cuerdas, etc. y se define en una posición de montaje adecuada. Mientras que la luz de carretera no puede cubrir un amplio rango de superficie de la carretera.
¿Cuáles son las características fotométricas de las luminarias de luz de alimentos para el diseño?
A continuación se presentan los datos fotométricos de la luz de la inundación.
- Intensidad máxima
- El rayo se extiende
- La eficiencia del rayo
- Intensidad luminosa
- Divergencia de medio plano
¿Qué es la intensidad máxima de una luminaria de luz de inundación?
La intensidad máxima es la intensidad máxima de la luz de la inundación en la dirección del eje de intensidad. Generalmente se especifica en candela por cada 1000 lúmenes de la lámpara Lux.
¿Qué es el rayo de luz de dispersión de la luminaria de luz de inundación?
La dispersión del haz se define como el ángulo sobre el cual la intensidad luminosa desciende a un porcentaje determinado (normalmente del 50 al 100 %) de su valor máximo.
Aquí la dispersión del rayo es 0o a1 o 00 a2.
La dispersión del haz de un foco también se conoce como ancho de haz o ángulo de dispersión del haz.
- Generalmente se utiliza una distribución de la intensidad luminosa simétrica rotativa para la luminaria de luz de inundación.
- En la distribución de la intensidad luminosa de simetría rotacional, la intensidad permanece inalterada a través del mismo ángulo de dispersión del haz considerado a ambos lados del eje de intensidad.
- Por ejemplo, si la dispersión del rayo está dentro de los 50 grados, entonces los 25 grados estarán a ambos lados del eje de intensidad. A través de 25 grados a ambos lados del eje de intensidad, la intensidad es constante.
- De nuevo para la distribución asimétrica, se proporcionan dos figuras junto con la luminaria. Por ejemplo, 60/240, para los rayos. Desde el eje de intensidad hasta 5 grados en un lado y hasta 24 grados en otro lado, la intensidad cae del 100 % al 50 %.
El ángulo de dispersión del rayo se clasifica a grandes rasgos en tres categorías,
- Narrow Beam: cuando el ángulo de propagación del rayo es de 20 grados
- Rayo medio: cuando el ángulo de propagación del rayo va de 20 a 40 grados
- Un rayo amplio: cuando el ángulo de propagación del rayo es de 40 grados
¿Qué es la eficiencia del rayo de luz de inundación?
La eficiencia del rayo se conoce como relación de salida de la luz. Se define como la relación entre el flujo del haz y el flujo de la lámpara. La relación de salida de luz del haz se calcula en el 10% y el 50% de la intensidad máxima. El flujo del haz está relacionado con la salida de la luminaria flujo mientras que el flujo de la lámpara significa el flujo luminoso producido por la lámpara en esta luminaria.
¿De dónde se obtienen las características completas de una luminaria de luz de inundación?
Generalmente se proporcionan dos diagramas de intensidad luminosa junto con el luminaria de luz de inundación. Un diagrama muestra la simetría de dos planos de variación de intensidad de la luminaria de luz de inundación y otro muestra el diagrama de isocandela. El diagrama isocandela significa la distribución de la intensidad de la luminaria de luz de inundación con respecto a su superficie de salida de luz.
El ángulo de dispersión del haz de una luminaria de luz de inundación sirve como una guía útil para la selección de la luminaria de luz de inundación, mientras que el diagrama Iso candela o la distribución de la intensidad de la luminaria da características detalladas de esta luminaria.

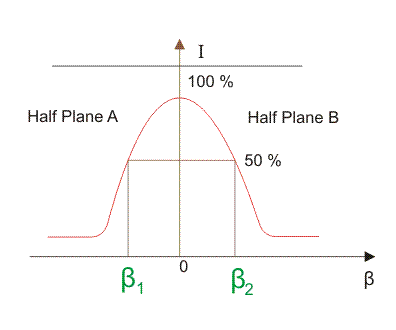

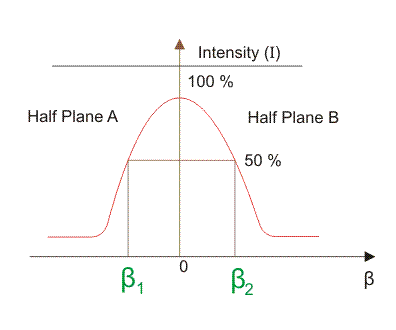

Diagrama de distribución de la intensidad de luminaria de luz de inundación se muestra a continuación.
Según la cifra, de 0 a1 es el ángulo lateral de medio pico. Este ángulo se encuentra entre la dirección de máxima intensidad luminosa y la dirección en la que la luz de la inundación tiene la intensidad luminosa del 50 % del máximo en el medio plano especificado.
¿Cuál es la divergencia de medio plano de la luminaria de luz de inundación?
Es la extensión angular en todas las direcciones de un rayo a ambos lados del eje de intensidad.

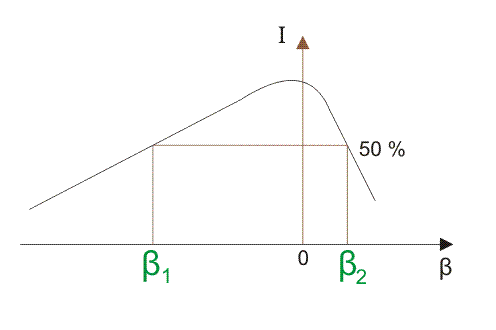

Según el diagrama de distribución de intensidad asimétrica de la luminaria, la divergencia de medio pico es1 +2.
¿Qué es el rayo interior de una luminaria de luz de inundación?
Es el ángulo sólido que consiste en una intensidad mayor o igual al 50% de la intensidad máxima.
¿Qué es el rayo exterior de la luz de la inundación?
Es el ángulo sólido que contiene todas las direcciones de intensidad luminosa mayor o igual al 10% de la intensidad máxima.

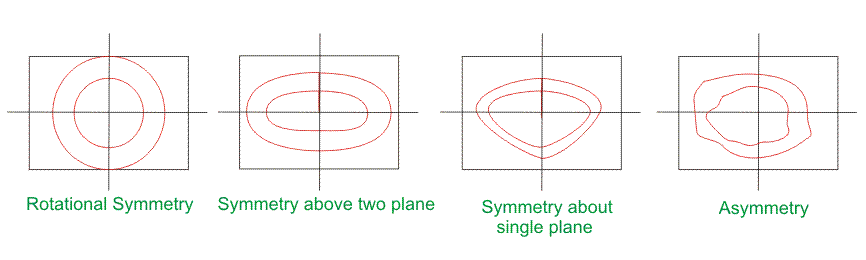

¿Cuáles son los tipos de luz de inundación según la distribución de la intensidad luminosa?
- Simetría rotacional
- Simetría sobre dos planos
- La simetría sobre un solo plano
- Asimetría
¿Cuáles son los tipos de luz de inundación según el ángulo de propagación del rayo recomendado por la NEMA?
- Tipo 1 : El ángulo de dispersión del rayo va de 10 a 18 grados
- Tipo 2 : El ángulo de dispersión del rayo va de 18 a 29 grados
- Tipo 3 : El ángulo de dispersión del rayo va de 29 a 45 grados
- Tipo 4 : El ángulo de dispersión del rayo va de 45 a 70 grados
- Tipo 5 : El ángulo de dispersión del rayo va de 70 a 100 grados
- Tipo 6 : El ángulo de dispersión del rayo va de 100 a 130 grados
- Tipo 7 : El ángulo de dispersión del rayo se extiende más allá de 130 grados
¿Cuáles son los principales objetivos de los diseños de iluminación por inundación?
- Seguridad y protección
- Amenidad
- Decoración
- Interior comercial
