Hay diferentes contactos conectados en serie a lo largo de un circuito de disparo de un interruptor de circuito eléctrico. Debe haber alguna situación en la que el interruptor no se dispare, ni siquiera un fallo. actual pasa a través de sus contactos de energía. Tales situaciones son la baja presión de gas en SF6 interruptor de circuito……la baja presión de aire en el interruptor neumático, etc. En esta situación la bobina de disparo del CB no debe ser energizado para activar el CB. Así que no debe haber contactos asociados con la presión de gas y los relés de presión de aire, conectados en serie con la bobina de disparo del interruptor. Otro esquema de la bobina de disparo es que no debe ser re energizada una vez que el interruptor se abre. Esto se hace proporcionando un contacto de NO del interruptor auxiliar del disyuntor en serie con la bobina de disparo. Además de eso, el circuito de disparo de un CB tiene que pasar a través de un número considerable de contactos terminales intermedios en el relé, panel de control y quiosco del interruptor.

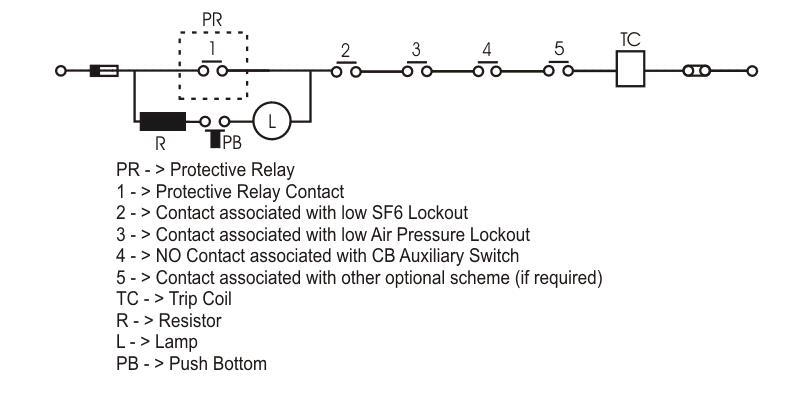

Así que si alguno de los contactos intermedios se separa, el interruptor no se dispara. No sólo eso, si el suministro de CC al circuito de disparo falla, el CB no se disparará. Para superar esta situación anormal, supervisión del circuito de disparo se vuelve muy necesario. La figura de abajo muestra la forma más simple de esquema de circuito de viaje saludable. Aquí una combinación en serie de una lámpara, un fondo de empuje y un resistencia está conectado a través de la relé de protección contacto como se muestra. En una situación sana todos los contactos, excepto el contacto del relé de protección, están en posición cerrada. Ahora si se presiona el botón (PB), el supervisión del circuito de disparo la red se completa y la lámpara se enciende indicando que el interruptor está listo para disparar.
El esquema anterior es para la supervisión mientras el interruptor está cerrado. Este esquema se llama supervisión post-cierre. Hay otro esquema de supervisión que se llama supervisión pre y post cierre.

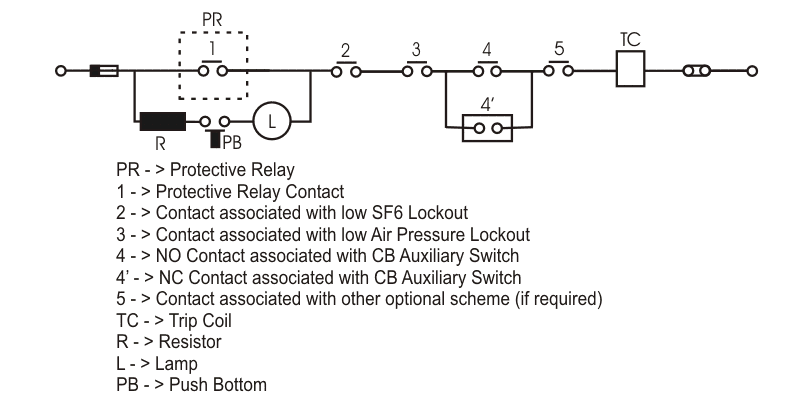

Este esquema de supervisión del circuito de disparo también es bastante simple. La única diferencia es que aquí en este esquema, un contacto NC del mismo interruptor auxiliar está conectado a través del contacto auxiliar NO del circuito de disparo. El contacto auxiliar NO está cerrado cuando el CB está cerrado y el contacto auxiliar NC está cerrado cuando el CB está abierto y viceversa. Por lo tanto, como se muestra en la siguiente figura, cuando el interruptor está cerrado, la red de supervisión del circuito de disparo se completa a través del contacto auxiliar NO, pero cuando el interruptor está abierto, la misma red de supervisión se completa a través del contacto NC. La resistencia se utiliza en serie con la lámpara para evitar el disparo no deseado del interruptor de circuito debido a un cortocircuito interno causado por el fallo de la lámpara.

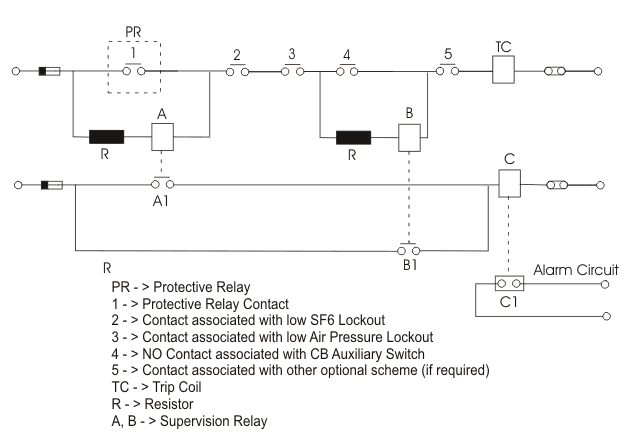

Hasta ahora, lo que hemos discutido es sólo para una instalación de control local, pero para una instalación de control a distancia, el sistema de relé es necesario. La figura de abajo muestra el esquema de supervisión del circuito de disparo dondequiera que se requiera una señal remota.
Cuando el circuito de disparo está sano y el interruptor está cerrado, el relé A se activa, lo que cierra el contacto NO A1 y por lo tanto el relé C está activado. El relé C energizado mantiene el contacto NC en posición abierta. Ahora, si el interruptor está abierto, el relé B se energiza y se cierra. No hay contacto B.1 por lo que el relé C está activado. Como el C está energizado, mantiene el contacto NC C1 en posición abierta. Mientras el CB está cerrado, si hay alguna discontinuidad en el circuito de disparo el relé A se desenergiza, lo que abre el contacto A1 y por consiguiente el relé C está desenergizado y que hacen que el contacto NC C1 en posición cerrada y por lo tanto se activa el circuito de alarma. Supervisión del circuito de disparo es experimentado por el relé B con el interruptor de circuito abierto de manera similar a como el relé A con el interruptor de circuito cerrado. Los relés A y C tienen un retardo de tiempo por las balas de cobre para evitar falsas alarmas durante las operaciones de disparo o cierre. Las resistencias se montan separadas de los relés y sus valores se eligen de tal manera que si algún componente se cortocircuita inadvertidamente, no se producirá una operación de disparo.
El suministro del circuito de alarma debe estar separado del suministro principal de disparo para que la alarma pueda ser activada incluso si el suministro de disparo falla.
