Esta parte de nuestra página web cubre casi todo lo relacionado con sistema de protección en el sistema de energía incluyendo los números de cable y de dispositivo estándar, el modo de conexión en las regletas de terminales, los códigos de color en los cables multi-núcleo, Dos y Donts en ejecución. También cubre los principios de varios relés y esquemas de protección del sistema de energía, incluyendo protección del sistema de energía esquemas como relés diferenciales, protección restringida contra fallas de tierra…relés direccionales y de distancia, etc. Los detalles de protección de transformadores, protección del generador, línea de transmisión y la protección de condensador también se dan bancos. Cubre casi todo acerca de protección del sistema de energía.
El conmutadores …de las pruebas, transformadores de instrumentos como las pruebas de los transformadores de corriente, voltaje o transformador de potencia y las pruebas asociadas relé de protección se explican en detalle.
El cierre y el disparo, los circuitos de indicación y alarma son diferentes de interruptores de circuito… también se incluyen y se explican.
Objetivo de la protección del sistema de energía
El objetivo de protección del sistema de energía es aislar una sección defectuosa de la energía eléctrica… del resto del sistema vivo, de modo que la parte restante pueda funcionar satisfactoriamente sin ningún daño severo debido a la corriente de falla.
En realidad el interruptor de circuito aísla el sistema defectuoso del resto del sistema sano y estos interruptores se abren automáticamente durante la condición de fallo debido a su señal de disparo que viene del relé de protección. La filosofía principal de la protección es que ninguna protección del sistema de energía puede prevenir el flujo de la falla actual a través del sistema, sólo puede impedir la continuación del flujo de la corriente de falla desconectando rápidamente la trayectoria del cortocircuito del sistema. Para satisfacer esta rápida desconexión, los relés de protección deben tener los siguientes requisitos funcionales.
Sistema de protección en el sistema de energía
Vamos a discutir el concepto básico de sistema de protección en el sistema de energía y la coordinación de los relés de protección.

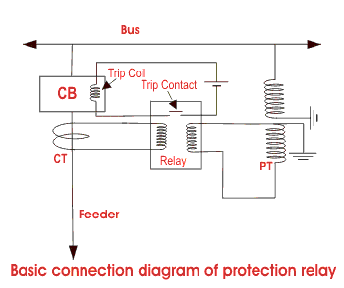

En la imagen se muestra la conexión básica del relé de protección. Es bastante simple. El secundario de la corriente transformador está conectado a la bobina de corriente del relé y al secundario de transformador de voltaje está conectado a la bobina de voltaje del relé. Siempre que se produce cualquier fallo en el circuito alimentador, la corriente secundaria proporcional del CT fluirá a través de la bobina de corriente del relé, debido a lo cual se incrementa el mmf de esa bobina. Este aumento de mmf es suficiente para cerrar mecánicamente el contacto normalmente abierto del relé. Este contacto del relé realmente se cierra y completa el circuito de la bobina de disparo de CC y, por lo tanto, la bobina de disparo se energiza. Los mmf de la bobina de disparo inician el movimiento mecánico del mecanismo de disparo del interruptor y finalmente el interruptor de circuito… se dispara para aislar la falla.
Requisitos funcionales del relé de protección
Fiabilidad
El requisito más importante del relé de protección es la fiabilidad. Permanecen inoperativos durante mucho tiempo antes de que se produzca un fallo; pero si se produce un fallo, los relés deben responder de forma instantánea y correcta.
Selectividad
El relé debe funcionar sólo en las condiciones para las que los relés se ponen en marcha en el la energía eléctrica… sistema. Puede haber alguna condición típica durante la falla para la cual algunos relés no deben ser operados o deben ser operados después de algún tiempo definido de retraso, por lo tanto el relé de protección debe ser lo suficientemente capaz de seleccionar la condición apropiada para la cual sería operado.
Sensibilidad
El equipo de retransmisión debe ser lo suficientemente sensible para que pueda funcionar de manera fiable cuando el nivel de la condición de falla apenas cruza el límite predefinido.
Velocidad
Los relés de protección deben funcionar a la velocidad requerida. Debe haber una correcta coordinación proporcionada en los diversos relés de protección del sistema de energía, de tal manera que por una falla en una parte del sistema no se perturbe otra parte sana. La corriente de falla puede fluir a través de una parte de la porción sana, ya que están conectados eléctricamente, pero los relés asociados con esa porción sana no deben funcionar más rápido que los relés de la porción defectuosa, de lo contrario puede producirse una interrupción no deseada del sistema sano. Una vez más, si el relé asociado a la parte defectuosa no funciona a tiempo debido a cualquier defecto en él o por otra razón, entonces sólo el siguiente relé asociado a la parte sana del sistema debe ser operado para aislar la falla. Por lo tanto, no debe ser ni demasiado lento, lo que puede provocar daños en el equipo, ni demasiado rápido, lo que puede dar lugar a un funcionamiento no deseado.
Elementos importantes para la protección del sistema de energía
Equipo de conmutación
Consiste principalmente en interruptor de circuito de aceite a granel, interruptor automático de aceite mínimo, SF6 interruptor de circuito…, interruptor de circuito de explosión de aire y interruptor de circuito de vacío etc. En el interruptor se emplean diferentes mecanismos de funcionamiento como solenoides, muelles, neumáticos, hidráulicos, etc. Interruptor de circuito… es la parte principal del sistema de protección en el sistema de energía y aísla automáticamente la parte defectuosa del sistema abriendo sus contactos.
Equipo de protección
Consiste principalmente en relés de protección del sistema de energía como relés de corriente, relés de voltaje, relés de impedancia, relés de potencia, relés de frecuencia, etc. basados en parámetros de operación, relés de tiempo definido, relés de tiempo inverso, relés escalonados, etc. según las características de operación, en términos lógicos como relés diferenciales, relés de sobreflujo, etc. Durante la falla, el relé de protección da una señal de disparo al interruptor asociado para abrir sus contactos.
Batería de la estación
Todos los disyuntores del sistema de energía eléctrica funcionan con corriente continua. Debido a que la energía de DC puede ser almacenada en la batería y si la situación llega cuando se produce un fallo total de la energía entrante, aún así los interruptores pueden ser operados para restaurar la situación por la energía de la estación de almacenamiento batería. Por lo tanto, la batería es otro elemento esencial del sistema de energía. A veces se le llama el corazón de la subestación eléctrica. Una batería de subestación eléctrica o simplemente una batería de estación que contiene un número de celdas acumulan energía durante el período de disponibilidad de suministro de CA y se descargan en el momento en que los relés funcionan de manera que relevante interruptor de circuito… se dispara en el momento en que falla la energía de CA entrante.
