Protección contra sobrecorrientes y fallas en la tierra del transformador
Protección de reserva del transformador eléctrico es simple Protección contra sobrecorrientes y fallas de tierra se aplican contra el cortocircuito externo y las sobrecargas excesivas. Estos relés de sobrecorriente y de falla a tierra pueden ser de tiempo mínimo definido inverso (IDMT) o Relés de tipo de tiempo definido (DMT). Generalmente los relés DMT se conectan al lado de la alimentación del transformador.
Los relés de sobrecorriente no pueden distinguir entre cortocircuito externo, sobrecarga y fallas internas del transformador. Por cualquiera de las fallas anteriores, protección de reserva es decir. protección contra sobrecorrientes y fallas a tierra conectado al lado de la alimentación del transformador funcionará.
La protección de reserva se instala generalmente en el lado de alimentación del transformador, pero debe disparar tanto el primario como el secundario. interruptores de circuito… del transformador.
Sobre la corriente y la Falla de la Tierra relés de protección también se puede proporcionar en el lado de la carga del transformador, pero no debe disparar el interruptor del lado primario como en el caso de la protección de reserva en el lado de la alimentación.
La operación se rige principalmente por actual y los ajustes de tiempo y la curva característica del relé. Para permitir el uso de la capacidad de sobrecarga del transformador y la coordinación con otros relés similares a aproximadamente 125 a 150% de la corriente de carga completa del transformador pero por debajo de la corriente mínima de cortocircuito.

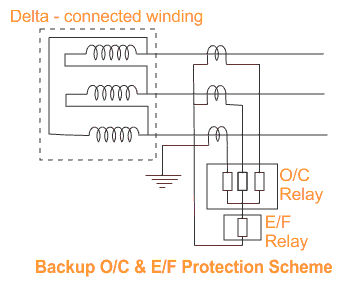

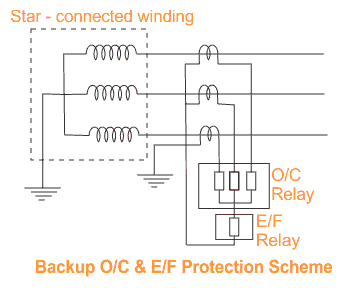

Copia de seguridad protección del transformador tiene cuatro elementos; tres relés de sobrecorriente conectados cada uno en cada fase y un relé de falla de tierra conectado al punto común de tres relés de sobrecorriente como se muestra en la figura. El rango normal de ajustes de corriente disponible en los relés de sobrecorriente del IDMT es del 50% al 200% y en el relé de falla a tierra del 20 al 80%.

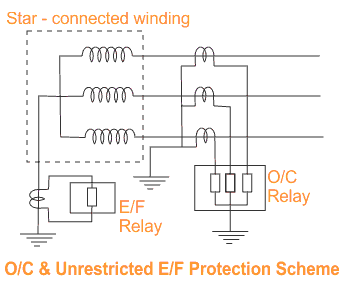

También se dispone de otra gama de ajustes en el relé de falla a tierra y puede seleccionarse cuando la corriente de falla a tierra está restringida debido a la inserción de impedancia en la puesta a tierra del neutro. En el caso del devanado de un transformador con neutro puesto a tierra, la protección contra la falla a tierra sin restricciones se obtiene conectando un relé de falla a tierra ordinario a través de un neutro transformador de corriente.
Los relés de sobrecorriente y de falla a tierra sin restricciones deben tener el tiempo adecuado para coordinarse con los relés de protección de otros circuitos para evitar disparos indiscriminados.
