A circuito magnético se considera como el camino en el espacio a través del cual flujo magnético pases. La figura de abajo muestra un solenoide con núcleo de hierro. Cuando suministramos CC a través del solenoide, producirá un flujo cuyo patrón se muestra en esa figura. Cada línea de flujo, como se considera, se inició desde el polo N, pasando por el aire que rodea al imán y finalmente llegó al polo S y luego desde el polo S llegará al polo N a través del núcleo de hierro como se muestra. Como cada una de las líneas de flujo pasa a través del aire y del hierro, esto se llama circuito magnético compuesto. Las líneas de fuerza dentro del núcleo de hierro están representadas por números de líneas paralelas uniformemente espaciadas.

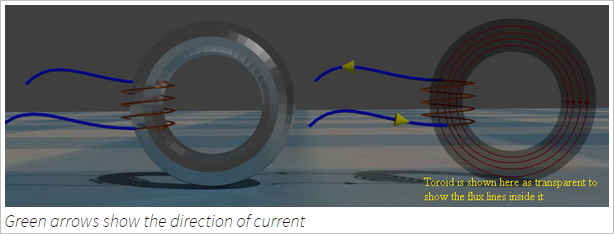

Como resultado, el campo magnético dentro del núcleo de hierro es uniforme. Estas líneas de fuerza o líneas de flujo a través del espacio aéreo, no están colocadas igualmente en todos los puntos, por lo tanto, el campo fuera del núcleo no es uniforme. Para poder hacer el diseño y el análisis de un circuito magnético más fácil, se desea producir un campo uniforme. En lugar de usar un núcleo de hierro recto, si hemos usado un toroide de hierro de sección transversal uniforme, lo ideal sería que no hubiera posibilidad de que las líneas de flujo magnético pasaran por el aire. Como resultado, el campo magnético dentro del núcleo del toroide es uniforme. Esto se conoce como circuito magnético completamente cerrado.
