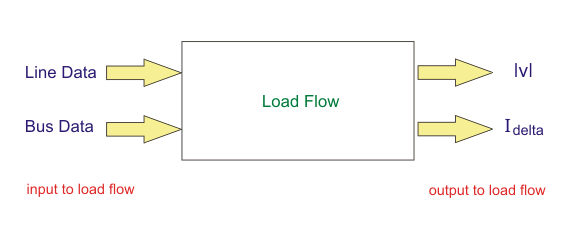

Es el procedimiento computacional (algoritmos numéricos) necesario para determinar las características de funcionamiento en estado estacionario de una red de sistemas de energía a partir de los datos de la línea y los datos del bus dados.
Cosas que debes saber sobre el flujo de carga:
- Flujo de carga El estudio es el análisis de estado estacionario de la red del sistema de energía.
- El estudio del flujo de carga determina el estado de funcionamiento del sistema para una carga determinada.
- El flujo de carga resuelve un conjunto de ecuaciones de potencia algebraica no lineales simultáneas para las dos variables desconocidas (|V| y ) en cada nodo de un sistema.
- Para resolver ecuaciones algebraicas no lineales es importante tener algoritmos numéricos rápidos, eficientes y precisos.
- La salida del análisis del flujo de carga es el voltaje y ángulo de fase, potencia real y reactiva (ambos lados de cada línea), pérdidas de línea y potencia de bus flojo.
Pasos de flujo de carga
El estudio del flujo de carga implica los siguientes tres pasos:
- Modelización de los componentes del sistema de energía y la red.
- Desarrollo de ecuaciones de flujo de carga.
- Resolviendo el flujo de carga ecuaciones usando técnicas numéricas.
Modelado de los componentes del sistema de energía
Generador
Cargar
Línea de transmisión

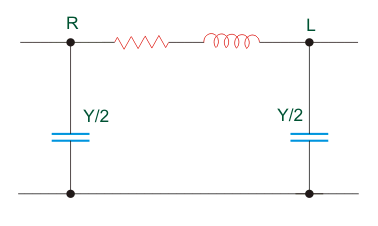

A Línea de transmisión se representa como un modelo nominal.
Donde, R + jX es la impedancia de la línea y Y/2 se llama la media línea de admisión de carga.
Desactivado Grifo nominal Transformador cambiante
Para un transformador nominal la relación
Pero para un fuera de lo normal… transformador
Así pues, para un transformador nominal apagado, definimos la relación de transformación (a) de la siguiente manera
Ahora nos gustaría representar un transformador fuera de lo normal en una línea por un modelo equivalente.

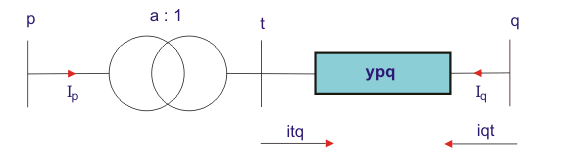

Fig 2: Línea que contiene un transformador nominal apagado
Queremos convertir lo anterior en un modelo equivalente entre el bus p y q.

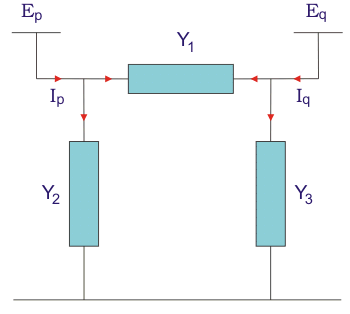

Fig 3: Modelo equivalente de línea
Nuestro objetivo es encontrar estos valores de admisiones Y1, Y2 y Y3 para que la fig2 pueda ser representada por la fig 3
De la figura 2 tenemos,
Ahora considera la figura 3, de la figura 3 que tenemos,
A partir de los ecn I y III al comparar los coeficientes de Ep y Eq que tenemos,
De manera similar, de la ecuación II y IV tenemos
Algunas observaciones útiles

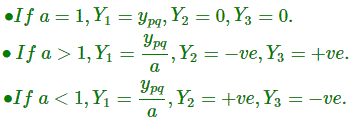

Del análisis anterior vemos que Y2, Y3 Los valores pueden ser positivos o negativos dependiendo del valor de la relación de transformación.
¡Buena pregunta!
Y = ve implica la absorción de la potencia reactiva, es decir, se comporta como un inductor.
Y = + ve implica la generación de energía reactiva, es decir, se comporta como un condensador.
Modelado de una red

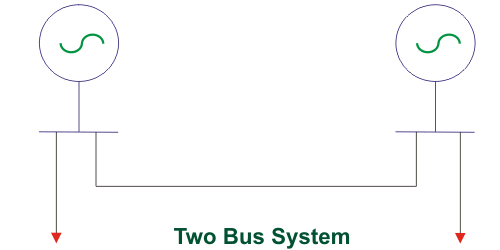

Considere los dos sistema de bus como se muestra en la figura anterior.
Ya hemos visto que

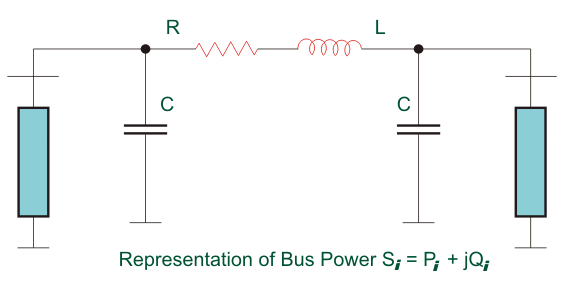

La energía generada en el Bus I es
La demanda de energía en el Bus I es
Por lo tanto, definimos la potencia neta inyectada en el bus i de la siguiente manera
