Resistencia es la oposición que se ofrece al flujo de actual a través del dispositivo. Por lo tanto, resistencia de los diodos puede definirse como la oposición efectiva ofrecida por el diodo al flujo de corriente que lo atraviesa. Idealmente, se espera que un diodo ofrezca una resistencia nula cuando esté sesgado hacia adelante y una resistencia infinita cuando esté sesgado hacia atrás. Sin embargo, ningún dispositivo puede ser nunca ideal. Por lo tanto, prácticamente hablando, cada diodo se ve que ofrece una pequeña resistencia cuando está sesgado hacia adelante, y una resistencia considerable cuando está sesgado hacia atrás. Uno puede caracterizar el diodo dado con respecto a sus resistencias hacia adelante y hacia atrás.
Resistencia delantera
Incluso después de la polarización hacia adelante, el diodo no conducirá hasta que alcance un nivel mínimo de voltaje de umbral. Después de la aplicación voltaje supera este nivel de umbral, el diodo comienza a conducirse. Nos referimos a la resistenciaque ofrece el diodo bajo esta condición como la resistencia de avance del diodo. Es decir, la resistencia hacia adelante no es más que la resistencia ofrecida por el diodo cuando el diodo está trabajando en su condición de sesgo hacia adelante.
La resistencia frontal se clasifica en dos tipos, estática o dinámica, dependiendo de si la actual que fluye a través del dispositivo es DC (corriente continua) o AC (corriente alterna), respectivamente.
Resistencia estática o DC

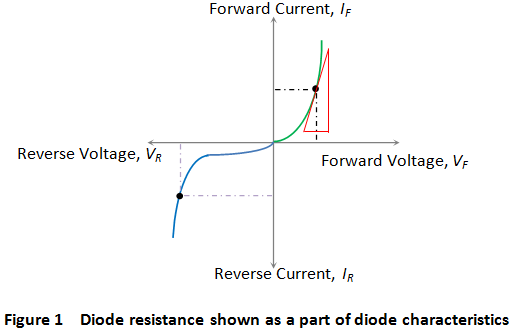

Es la resistencia que ofrece el diodo al flujo de corriente continua que lo atraviesa cuando le aplicamos un voltaje de corriente continua. Matemáticamente la resistencia estática se expresa como la relación entre el voltaje de CC aplicado a través de los terminales del diodo y la CC que fluye a través de él (mostrado por la línea de puntos negros de la figura 1), es decir
Resistencia dinámica o AC
Es el resistencia ofrecida por el diodo al flujo de CA a través de él cuando lo conectamos en un circuito que tiene una CA fuente de tensión como un elemento de circuito activo. Matemáticamente la resistencia dinámica se da como el ratio de cambio en voltaje aplicado a través del diodo al cambio resultante en la corriente que fluye a través de él. Esto se muestra por las líneas sólidas rojas indicadoras de pendiente en la figura 1 y se expresa como
Resistencia inversa
Cuando conectemos el diodo en condición de polarización inversa, habrá un pequeño actual que fluye a través de ella, lo que se llama la corriente de fuga inversa. Podemos atribuir la causa de esto al hecho de que cuando el diodo funciona en su modo inverso, no estará completamente libre de carga los portadores. Es decir, incluso en este estado, se puede experimentar el flujo de portadores minoritarios a través del dispositivo.
Debido a este flujo de corriente, el diodo exhibe una característica de resistencia inversa que se muestra en la línea punteada púrpura de la figura 1. La expresión matemática de la misma es similar a la de la resistencia hacia adelante y viene dada por
¿Dónde, Vr y yor son el voltaje y la corriente inversos respectivamente.
Después de conocer los hechos básicos sobre la resistencia de los diodoses importante señalar el hecho de que
En general, los diodos tienen una alta relación de resistencia inversa a la delantera, lo que los hace esencialmente unidireccionales en función.
