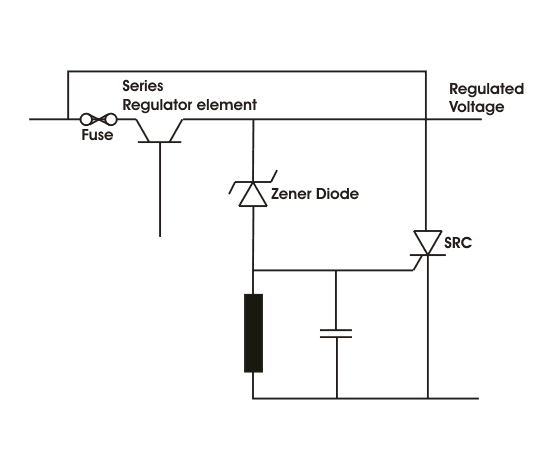

Sabemos lo que es Diodo Zener y cuál es el principio básico de funcionamiento de la misma. Ahora surge la pregunta de dónde se utilizan este tipo de diodos. La principal aplicación de este tipo de diodos son como regulador de voltaje. Protector de sobretensión, como referencia de tensión. Discutiremos lo que es el aplicación del diodo zener como regulador de voltaje, ahora discutiremos brevemente los otros dos puntos. Protección contra sobretensiones se realiza mediante el uso de diodos Zener porque hay actual que fluye a través del diodo después del sesgo inverso voltaje excede un cierto valor. Este circuito proporciona seguridad al equipo conectado a los terminales. Normalmente el actual no debe exceder la válvula convencional, pero si debido a cualquier fallo en el circuito la corriente excede el límite máximo permitido, el equipo del sistema puede dañarse permanentemente. A SCR se utiliza, por lo que el voltaje de salida se corta rápidamente y se funde un fusible que desconecta la energía de la fuente de entrada. La disposición del circuito se muestra a continuación para una mejor comprensión,
Las referencias de voltaje determinan el suministro constante de energía, corriente o voltaje, ya que el voltaje zener funciona si el suministro de corriente es constante. Por eso, para evitar un rendimiento inestable, los diodos zener se utilizan cuando se requiere una referencia de tensión como ohmímetros, amperímetros y voltímetros.
El diodo Zener como regulador de voltaje

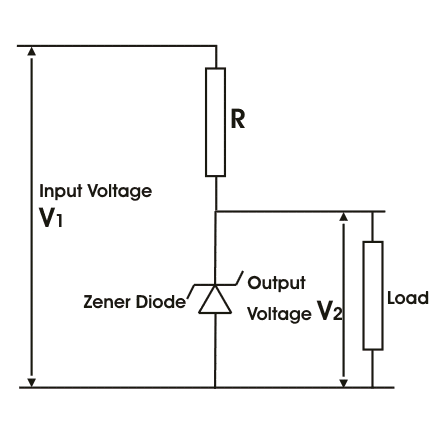

El término regulador significa que regula o controla. El diodo Zener puede funcionar como regulador de voltaje si se introduce en un circuito. La salida a través del diodo será constante. Es impulsado por un fuente de corriente. Como sabemos, si el voltaje a través del diodo excede un cierto valor, extraería una corriente excesiva del suministro. El diagrama básico de el diodo zener como regulador de voltaje se da a continuación,
Para limitar la corriente a través de la serie de diodos Zener se introduce la resistencia R cuyo valor puede ser elegido de la siguiente ecuación
El diagrama anterior es de un regulador shunt porque el elemento regulador es paralelo a la carga. El Diodo Zener producir un voltaje de referencia estable a través de la carga que cumpla con los criterios del regulador.
