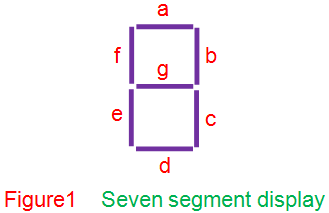

BCD (Código binario decimal) es un esquema de codificación que representa cada uno de los números decimales por su patrón binario equivalente de 4 bits. Siete pantallas de segmentos comprenden siete segmentos individuales formados por Diodos emisores de luz (LEDs) o pantallas de cristal líquido (LCDs) dispuestas en un patrón definido (Figura 1).
Para que la pantalla funcione, estos segmentos deben ser impulsados por el nivel lógico determinado en su entrada. Dependiendo de esto, se encuentran siete pantallas de segmentos de dos tipos, a saber, tipo de cátodo común y tipo de ánodo común.

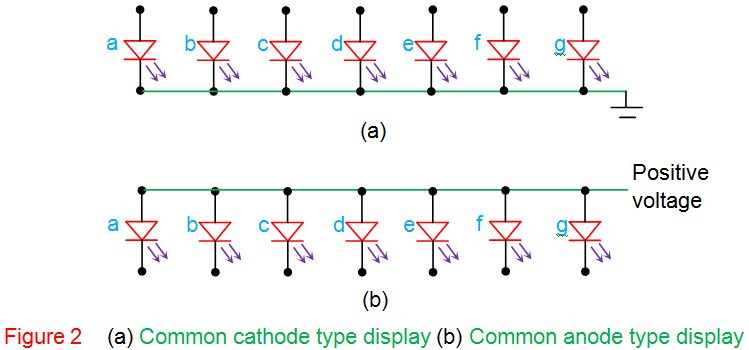

Una pantalla de cátodo común (Figura 2a) tiene todos los terminales de cátodo de su LED segmentos atados juntos (línea verde). Además, esto está conectado a tierra y por lo tanto se considera que está en el estado lógico 0. Esto significa que para poder encender un LED, se necesita impulsarlo alto. Por otra parte, una pantalla de ánodo común que se muestra en la figura 2b tiene todos sus terminales de ánodo conectados entre sí, que se impulsa aún más alto conectándolo a un suministro positivo voltaje (línea verde). Por lo tanto, para que este tipo de pantalla funcione, uno tiene que conducir bajo los terminales de cátodo de los segmentos individuales de LED.

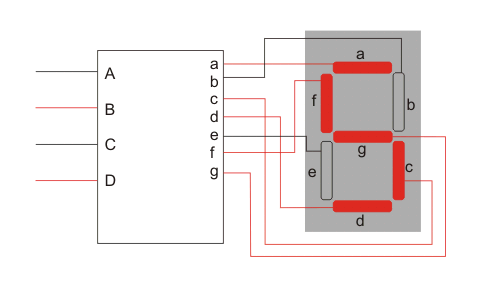

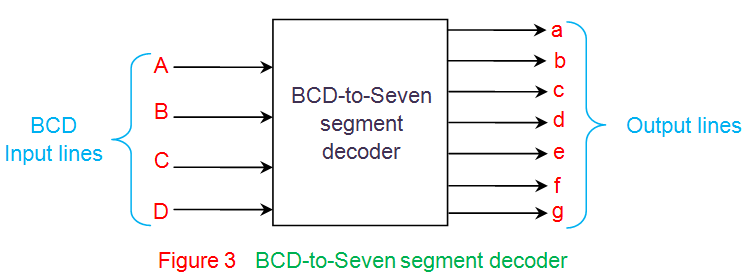

BCD a un decodificador de siete segmentos es un circuito utilizado para convertir el BCD de entrada en una forma adecuada para la pantalla. Tiene cuatro líneas de entrada (A, B, C y D) y 7 líneas de salida (a, b, c, d, e, f y g) como se muestra en la figura 3. Considerando el tipo de disposición común de los cátodos, el tabla de la verdad para el decodificador se puede dar como en la Tabla I.
Tabla I Tabla de verdad para el tipo de cátodo común BCD a un decodificador de siete segmentos
En este cuadro se indican los segmentos que se han de conducir a lo alto para obtener cierto dígito decimal a la salida de la pantalla de siete segmentos. Sin embargo, cabe señalar que en el caso del tipo de ánodo común, el único cambio será el de intercambiar unos y ceros en la tabla. Esto significa que desde el tabla de la verdad así obtenido se puede llegar a saber dónde hay que bajar para obtener el dígito requerido en la salida.
