Todos fuentes de tensión no puede dar una salida fija debido a las fluctuaciones del circuito. Para obtener una salida constante y estable, el reguladores de voltaje se implementan. El circuitos integrados que se utilizan para la regulación de voltaje se denominan IC de regulador de voltaje. Aquí, podemos discutir el IC 7805.
El regulador de voltaje IC 7805 es en realidad un miembro de la serie 78xx de ICs reguladores de voltaje. Es un regulador de voltaje lineal fijo. El xx presente en 78xx representa el valor del voltaje de salida fijo que el IC particular proporciona. Para el 7805 IC, es una fuente de alimentación regulada de +5V DC. Este IC regulador también añade una provisión para un disipador de calor. El voltaje de entrada a este regulador de voltaje puede ser de hasta 35V, y este IC puede dar una constante de 5V para cualquier valor de entrada menor o igual a 35V que es el límite de umbral.

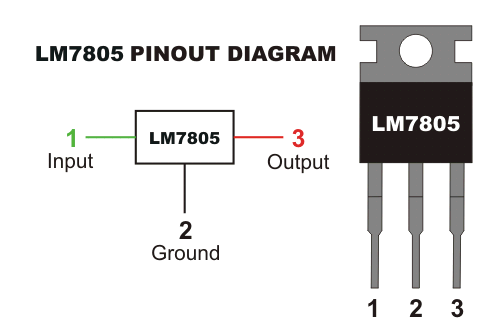

PIN 1-INPUT
La función de esta clavija es dar el voltaje de entrada. Debe estar en el rango de 7V a 35V. Aplicamos un voltaje no regulado a esta clavija para su regulación. Para una entrada de 7,2V, la clavija alcanza su máxima eficiencia.
PIN 2-GROUND
Conectamos la tierra a esta clavija. Para la salida y la entrada, esta clavija es igualmente neutra (0V).
PIN 3-SALIDA
Esta clavija se utiliza para tomar la salida regulada. Será
Disipación de calor en IC 7805
En Regulador de voltaje IC 7805…mucha energía se agota en forma de calor. La diferencia entre el valor del voltaje de entrada y el de salida viene en forma de calor. Por lo tanto, si la diferencia entre el voltaje de entrada y el de salida es alta, habrá más generación de calor. Sin un disipador de calor, este exceso de calor causará un mal funcionamiento.
Llamamos, la mínima diferencia tolerable entre el voltaje de entrada y el de salida para mantener el voltaje de salida en el nivel adecuado como voltaje de salida. Es mejor mantener el voltaje de entrada 2 a 3V mayor que el de salida, o se debe colocar un disipador de calor adecuado para disipar el exceso de calor. Tenemos que calcular el tamaño del disipador de calor adecuadamente. La siguiente fórmula nos dará una idea de este cálculo.
Ahora, podemos analizar la relación del calor generado y el valor del voltaje de entrada en este regulador con los siguientes dos ejemplos.
Supongamos un sistema con un voltaje de entrada de 16V y una salida requerida actual ser 0.5A.
Así que, el calor generado
Por lo tanto, 5,5W de energía térmica se desperdicia y la energía real utilizada
Eso es casi el doble de energía que se desperdicia en forma de calor.
A continuación, podemos considerar el caso cuando la entrada es menor, digamos 9V.
En este caso, el calor generado
De esto podemos concluir que para un alto voltaje de entrada, este regulador IC se volverá altamente ineficiente. Si quieres saber más, tenemos una gran variedad de electrónica digital MCQ preguntas.
Diagrama de Bloqueo Interno del Regulador de Voltaje 7805

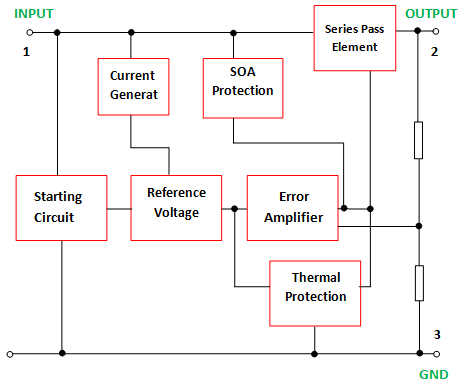

El diagrama de bloques interno del IC 7805 está representado en la figura de abajo:
El diagrama de bloques comprende un amplificador de error, un elemento de paso en serie, un generador de corriente, un voltaje de referencia, un generador de corriente, un circuito de arranque, una protección SOA y una protección térmica.

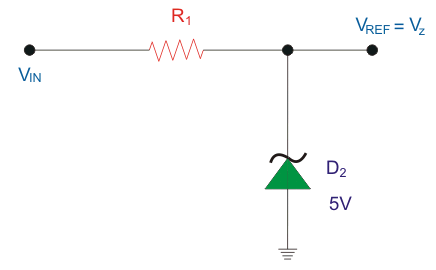

Aquí el amplificador de funcionamiento funciona como un amplificador de error. El Diodo Zener se utiliza para dar el voltaje de referencia. Se muestra a continuación.
Transistor es el elemento de paso de la serie aquí. Se utiliza para disipar la energía adicional en forma de calor. Controla el voltaje de salida controlando la corriente entre la entrada y la salida. SOA es el área de operación segura. De hecho, son las condiciones de voltaje y corriente en las que se espera que el equipo funcione sin ningún tipo de daño propio. Aquí para la protección de SOA, el transistor bipolar se implementa con una serie resistencia y un transistor auxiliar. El disipador de calor se implementa para la protección térmica cuando hay un alto voltaje de suministro.
Circuito de alimentación regulada

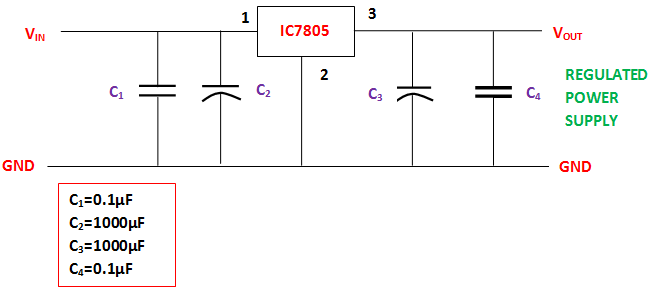

El regulador de voltaje 7805 y los otros componentes están dispuestos en el circuito como se muestra en la figura.
A continuación se explican los propósitos de acoplar los componentes al IC7805.
C1Es el condensador de derivación, utilizado para derivar picos de muy pequeña extensión a la tierra.
C2 y C3Son los condensadores de filtro. C2 se utiliza para hacer los cambios lentos en el voltaje de entrada dado al circuito a la forma estable. C3 se utiliza para hacer los cambios lentos en el voltaje de salida del regulador en el circuito a la forma estable. Cuando el valor de estos condensadores aumenta, la estabilización se amplía. Pero estos condensadores no pueden filtrar por sí solos los cambios tan diminutos en los voltajes de entrada y salida.
C4como C1también es un condensador de derivación, utilizado para derivar picos de muy pequeña extensión a la tierra o al suelo. Esto se hace sin influir en otros componentes.
Aplicaciones del regulador de voltaje 7805 IC
- Regulador de corriente
- Suministro doble regulado
- Construyendo circuitos para el cargador de teléfono, circuitos de alimentación UPS, reproductor de CD portátil, etc.
- Regulador de salida fijo
- Regulador de salida ajustable, etc.
