A divisor de voltaje es un circuito fundamental en el campo de la electrónica que puede producir una porción de su entrada voltaje como una salida. Se forma utilizando dos resistencias (o cualquier componentes pasivos) y un fuente de tensión. Las resistencias están conectadas en serie aquí y el voltaje se da a través de estas dos resistencias.
Este circuito también se denomina un divisor potencial. El voltaje de entrada se distribuye entre las resistencias (componentes) del circuito divisor de voltaje. Como resultado, se produce la división del voltaje. Si buscas ayuda para el cálculo de la división de voltaje, puedes usar nuestro calculadora de divisor de voltaje.
Circuito del divisor de voltaje

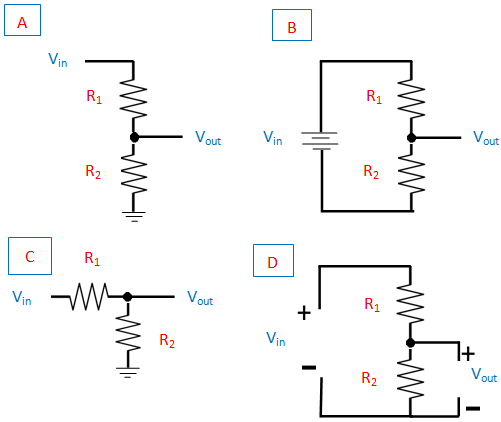

Como mencionamos anteriormente, dos resistencias en serie y una fuente de voltaje constituyen un simple divisor de voltaje. Este circuito puede formarse de varias maneras, como se muestra a continuación.
En la figura anterior, (A) representa la taquigrafía, (B) representa la taquigrafía y (C) y (D) muestra las resistencias en diferente y mismo ángulo respectivamente.
Pero los cuatro circuitos son en efecto los mismos. R1 es la resistencia que siempre está cerca de la entrada fuente de tensión y R2 es la resistencia que está cerca del suelo. Vfuera es la caída de voltaje a través de la resistencia, R2. En realidad es el voltaje divisor que obtenemos de este circuito como salida.
Ecuación del divisor de tensión en estado descargado

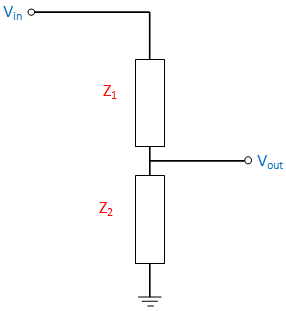

El simple divisor de voltaje con referencia a la tierra se muestra en la siguiente figura. Aquí, dos impedancias eléctricas (Z1 y Z2) o cualquier componente pasivo están conectados en serie. Las impedancias pueden ser de resistencias o inductores o condensadores. La salida del circuito se toma a través de la impedancia, Z2.

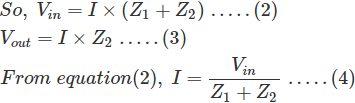

En la condición de salida de circuito abierto; es decir, no habrá actual flujo en el lado de salida, entonces
Ahora podemos probar la ecuación del voltaje de salida (1) usando la ley básica, la Ley de Ohms
La ecuación sustituta (4) en (3), obtenemos
Entonces, la ecuación está probada.
La función de transferencia de la ecuación anterior es
Esta ecuación también se llama «divisores».
Los circuitos divisores capacitivos nunca permiten que pase la entrada de CC. Funcionan con la entrada de CA.
Para el divisor inductivo con la no interacción inductoresla ecuación se convierte en
El divisor inductivo divide la entrada de CC de forma análoga al circuito divisor de la resistencia, dependiendo de resistencia y divide la entrada de CA con respecto a la inductancia.
Un básico filtro RC de paso bajo se muestra a continuación el circuito que comprende una resistencia y condensador.
C Capacidad
R Resistencia
XC Reactancia del condensador
Frecuencia de radiación
j Unidad imaginaria
Aquí, la relación de voltaje de los divisores es
Constante de tiempo RC del circuito representado como .
El divisor de voltaje en condiciones de carga
Ahora, podemos ver el divisor de voltaje circuito en condición cargada. Aquí, las resistencias (R1 y R2) son tomadas por la simplicidad. Una resistencia (RL) está conectado a través de la salida. Entonces la ecuación se convierte,
R2 y RL son paralelas entre sí.
A continuación se muestra el circuito con la condición de carga.
Aplicaciones del divisor de voltaje
Las aplicaciones incluyen cambio de nivel lógico, medición de sensores, medición de alto voltaje, ajuste de nivel de señal. Los instrumentos de medición como el Multímetro y El puente de Wheatstone consisten en divisor de voltaje. El divisor de tensión de la resistencia se utiliza normalmente para generar tensiones de referencia o para disminuir la magnitud de la tensión para facilitar la medición. Además, a baja frecuencia, puede funcionar como atenuador de señales. En el caso de CC y de muy baja frecuencia, el divisor de tensión de la resistencia es adecuado. El divisor de tensión capacitivo se implementa en la transmisión de potencia para la medición de alta tensión y para compensar la carga Capacidad.
