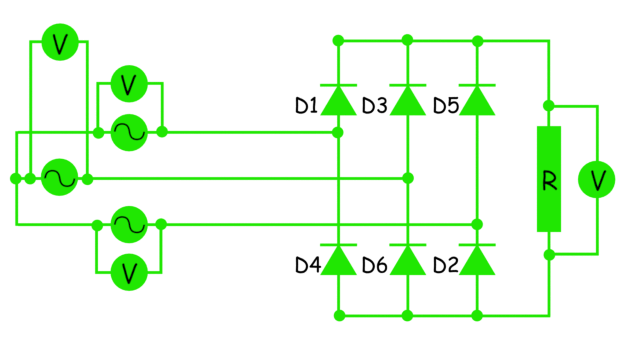

A rectificador trifásico de diodo de onda completa con carga puramente resistiva se muestra a continuación. El suministro de voltaje de CA es de 110 V de línea a línea y 50 Hz de frecuencia.

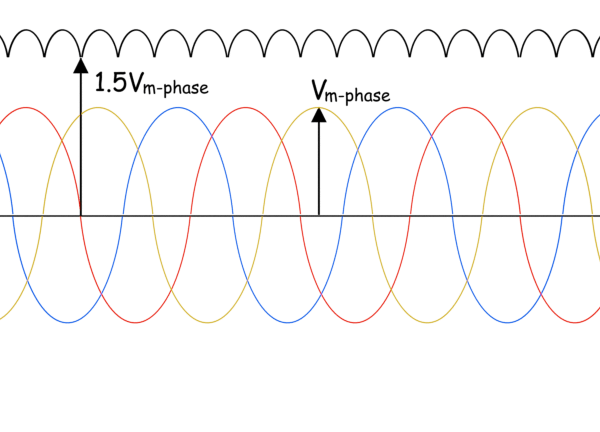

La forma de onda de la voltaje a través de la carga se muestra en negro en la figura de abajo. Vm-phase es el máximo del voltaje de fase. El mínimo del voltaje a través de la carga es de 1,5 Vm-phase.
Desde el circuito de arriba podemos ver que diodoD1 comienza a conducir a los 30 añoso cuando el voltaje en la fase R es máximo. El diodo D1 detiene la conducción y el diodo D3 se hace cargo de la conducción en el ángulo 150o cuando el voltaje en la fase Y es máximo.
Mientras que el diodo D1 conduce desde 30o a 150o en el ciclo positivo, es ayudado por el diodo D6 que ayuda a completar el camino de retorno a la fuente de 3 fases. El diodo D6 ve el máximo voltaje negativo, pero esto se mantiene sólo hasta el 90o cuando el diodo D2 toma el control de la conducción desde D6 y completa el camino junto con el diodo D1.
- Por lo tanto, cada par de diodos conduce por 60oy cada diodo conduce por 120o.
- La carga voltaje tiene una onda, y la frecuencia de esta onda es de 6 50 = 300 Hz.
La magnitud del voltaje de la CC es la suma de la magnitud de los voltajes en los dos diodos que están conduciendo en cualquier momento, que por cierto también es un voltaje de línea particular dependiendo de qué par de diodos está conduciendo.
El promedio del voltaje de salida a través de la carga resistiva viene dado por
donde,
El valor RMS del voltaje de salida está dado por
Voltaje de ondulación,
Factor de ondulación de voltaje,
Potencia de salida de DC,
Energía de entrada de CA,
Eficiencia,

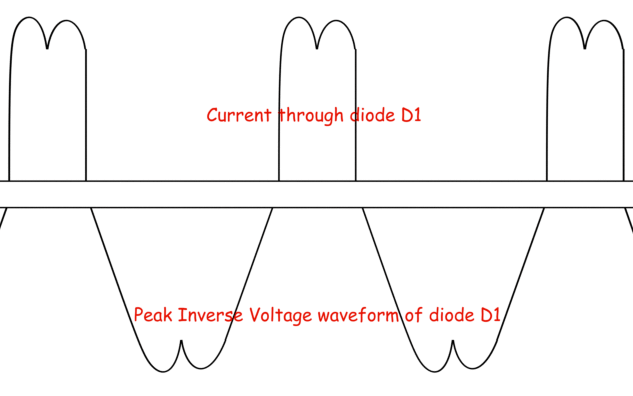

El voltaje y actual a través de la diodo D1 son como se muestran a continuación.
Podemos ver en la forma de onda de voltaje superior que el PIV, Pico de Voltaje Inverso, que es el máximo voltaje enfrentado por el diodo cuando está sesgado al revés es de 3 Vm-phase.
