En la Alta Activa S-R Flip Flop cuando S y R ambos son 0, no habrá ningún cambio en la salida del pestillo y cuando ambos S y R son 1 la salida del pestillo es totalmente impredecible. En Active Low S-R Flip Flop cuando S y R ambos son 1, no habrá ningún cambio en la salida del pestillo y cuando tanto S como R son 0 la salida del pestillo es totalmente impredecible.
Así que si ambas entradas de la flip-flop son iguales, habrá una condición de salida no válida o inválida. Así que si evitamos estas condiciones de entrada habrá condiciones de SET o RESET. Hay muchas aplicaciones, donde sólo se requieren condiciones SET y REST del pestillo. En esas aplicaciones, podemos usar entradas (S y R) que son siempre el complemento de cada una.
Esto puede ser diseñado por una sola entrada (S) al pestillo y la entrada R lograda invirtiendo esta S. Esta sola entrada se llama entrada de datos y está etiquetada con D.

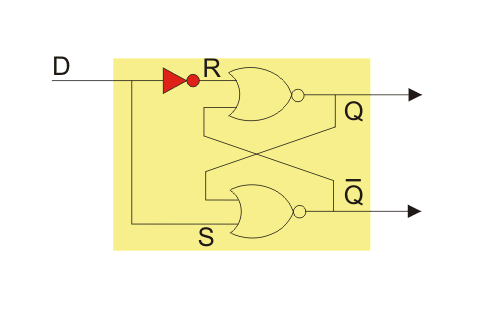

Por eso este tipo de chancla de una sola entrada se llama D-Flip Flop o Cierre D. A continuación se muestra una representación lógica básica del D-flip flop.

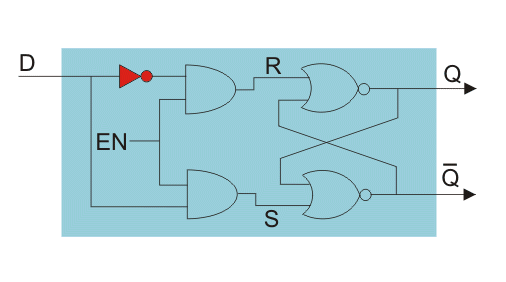

El pestillo D puede ser cerrado y el circuito lógico puede ser el siguiente
Cierre de la puerta D: Hay muchas aplicaciones en las que no se requieren entradas S y R separadas. En estos casos, al crear el flip-flop D podemos omitir las condiciones donde S = R = 0 y S = R = 1. En D flip-flop si D = 1 entonces S = 1 y R = 0 por lo tanto el cierre se establece por otro lado si D = 0 entonces S = 0, y R = 1 por lo tanto el cierre se restablece.
Podemos hacer que este pestillo sea un pestillo cerrado y entonces se llama pestillo cerrado D. Como una puerta Cierre S-R Las chancletas D también tienen entrada de ENABLE. La diferencia con el cierre S-R es que sólo tiene dos entradas D y HABILITAR. Las condiciones de ajuste y restablecimiento del pestillo sólo se ven en el pestillo cuando la entrada ENABLE o EN está alta.
Eso significa que cuando D = 1 y EN = 1 el pestillo de la puerta D flip-flop es ENABLE y SET cuando D = 0 y EN = 1 el pestillo es ENABLE y RESET pero cuando EN = 0 el pestillo es DISABLE no hay duda de SET REST. Eso significa que en EN = 0, cualquier cambio en la entrada D no afecta a la salida (No Change Condition).
De nuevo SET significa la salida Q = 1 y RESET significa Q = 0 así que Q = D o la salida sigue a la entrada cuando EN es Alta y esta es la razón por la que es , una entrada D BAJA hace Q Baja, es decir, restablece el flip-flop y una entrada D Alta hace Q Alta, es decir, establece el flip-flop.

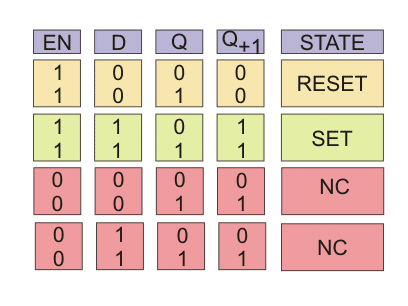

En otras palabras, podemos decir que la salida Q sigue a la entrada D cuando EN es Alta. Por lo tanto, se dice que este cierre es transparente. El diagrama lógico, el símbolo lógico y el tabla de la verdad de una puerta D-latch se muestran en las figuras de abajo.
