Casi en todas partes podemos encontrar pantalla de siete segmentoses demasiado común para que a menudo no lo notemos en absoluto. Desde calculadoras de bolsillo, relojes digitales y equipos electrónicos de prueba hasta surtidores de gasolina, en todas partes la información se entrega a través de la pantalla de siete segmentos.
Una sola pantalla de siete segmentos o una combinación de dicha pantalla dispuesta de manera organizada, invariablemente cumple con nuestro requisito de exhibición. Normalmente hay dos tipos de pantallas que se utilizan, las cuales son LED (Diodo emisor de luz) y los tipos de LCD (pantalla de cristal líquido).
Historia de la exhibición de los siete segmentos
F. W. Wood inventó el concepto de visualización de siete segmentos en el año 1908 como se encuentra en las patentes.
De hecho, mostró el número cuatro usando una barra diagonal. Más tarde se tomó la idea y el sistema de visualización solía ser hecho por bombillas incandescentes que se utilizaron en planta de energía paneles de señales de la sala de calderas en 1910. Finalmente desde el año 1970 el uso de la pantalla de siete segmentos se convirtió en todo el mundo y enormemente popular cuando se comenzó a hacer de LEDs.
La pregunta obvia que surge ahora es cómo funciona el material o más bien cómo los números pueden ser mostrados por un Pantalla de siete segmentos. Para explicar el método asumimos que estamos considerando el sistema de visualización hecho de LCDs separados. Ahora para mostrar los números tenemos que tomar 8 LCDs como se muestra en la figura y organizarlos exactamente como se muestra en la figura. El diseño de los LCDs puede ser diferente pero la disposición tiene que ser exactamente similar a la de la figura.

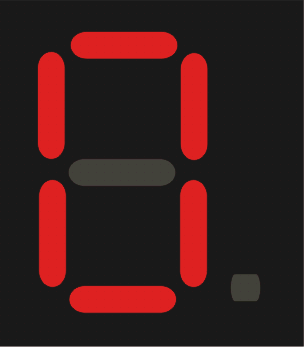

Para mostrar los números del 0 al 9, los LCDs de la A a la G se iluminan secuencialmente. Así que para mostrar un cero todos los LCDs excepto el G marcado de la figura se encienden y podemos ver que se muestra un cero.
De manera similar a la visualización de uno, sólo la F y la E están encendidas y muestra un uno
Y de la misma manera todos los demás dígitos pueden ser mostrados por el encendido secuencial de varios LCD para mostrar todos los números. Ahora veremos la ciencia y el método detrás de la visualización de los códigos.

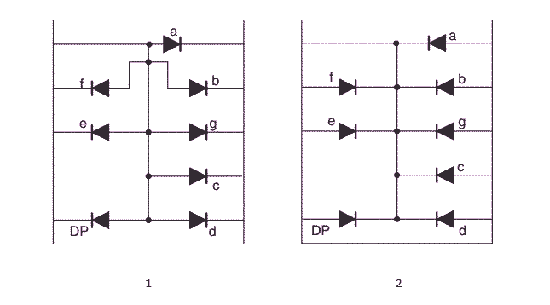

Como ya hemos mostrado que la A a la G son las pantallas LED o LCD y se encienden secuencialmente para mostrar el número deseado. Ahora tienen que ser conectados en un circuito al que se le puede dar una señal de entrada según la naturaleza de la salida deseada. El primer circuito es de tipo de cátodo común y aquí 1 significa encendido y los diodos individuales se conectan como se muestra en la figura y el segundo circuito es de tipo de ánodo común y aquí 0 significa encendido. El DP puede estar situado a la izquierda o a la derecha de la figura de la pantalla. Además, esta figura de visualización no sólo puede utilizarse para mostrar sólo números del 0 al 9, sino que también puede mostrar las letras de la A a la F. La tabla que se muestra a continuación proporciona el código binario para mostrar diferentes caracteres numéricos, así como diferentes caracteres alfabéticos tanto para visualizaciones comunes de tipo cátodo como de tipo ánodo común.
Código de visualización de siete segmentos
| El catódico común tipo 1 significa ON | El tipo de ánodo común 0 significa ON | ||||||||||||||
| A | B | C | D | E | F | G | DP | A | B | C | D | E | F | G | DP |
| 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 1 | 1 |
| 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 2 | 0 | 0 | 1 | 0 | 0 | 1 | 0 |
| 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 | 3 | 0 | 0 | 0 | 0 | 1 | 1 | 0 |
| 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 4 | 1 | 0 | 0 | 1 | 1 | 0 | 0 |
| 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 5 | 0 | 1 | 0 | 0 | 1 | 0 | 0 |
| 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 6 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
| 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 7 | 0 | 0 | 0 | 1 | 1 | 1 | 1 |
| 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 8 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| 9 | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 9 | 0 | 0 | 0 | 1 | 1 | 0 | 0 |
| A | 1 | 1 | 1 | 1 | 1 | 0 | 1 | A | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
| B | 0 | 0 | 1 | 1 | 1 | 1 | 1 | B | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
| C | 0 | 0 | 0 | 1 | 1 | 0 | 1 | C | 1 | 1 | 1 | 0 | 0 | 1 | 0 |
| D | 0 | 1 | 1 | 1 | 1 | 0 | 1 | D | 1 | 0 | 0 | 0 | 0 | 1 | 0 |
| E | 1 | 1 | 0 | 1 | 1 | 1 | 1 | E | 0 | 0 | 1 | 0 | 0 | 0 | 0 |
| F | 1 | 0 | 0 | 0 | 1 | 1 | 1 | F | 0 | 1 | 1 | 1 | 0 | 0 | 0 |
