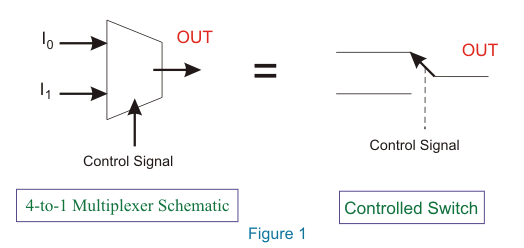

Multiplexor…podemos decir simplemente que un circuito que puede entregar una sola salida de múltiples entradas… A menudo se puede referir como selector de datos o mux. Las entradas de este circuito pueden ser analógicas o digitales. Es muy útil para enviar una gran cantidad de datos a través de una red con disminución de ancho de banda y tiempo. Un conmutador unipolar multipolar es un claro ejemplo de un multiplexor que no tiene un circuito electrónico o componentes. Pero para la conmutación de alta velocidad, se implementan multiplexores electrónicos de selección automática. Los multiplexores que se construyen a partir de transistores y los relés se emplean para aplicaciones analógicas. En las aplicaciones digitales, se utilizan puertas lógicas estándar para construirlo. También se denominan multiplexores digitales.
Este circuito selecciona una de las entradas con la ayuda de señales de control y entrega esa entrada en particular en una sola línea como salida.

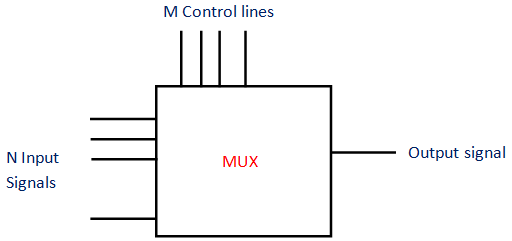

Por lo tanto, también se le llama selector de datos. La siguiente figura muestra el diagrama de clavijas de multiplexor.
Multiplexor 4 a 1
Para entender mejor el multiplexor, estamos seleccionando un multiplexor 4 a 1. Hay muchos otros como los multiplexores 2 a 1, 8 a 1, 16 a 1, etc. En este multiplexor, los detalles son los siguientes:
- Aportes
Como el nombre indica, hay 4 bits de entrada. Son D0, D1, D2 y D3. - Salida
El número de salida es uno y se denomina Y. - Bits de control
Aquí se utilizan dos bits de control, A y B. Esto decidirá qué bit de entrada debe ser seleccionado. La salida depende claramente de estos bits de control.

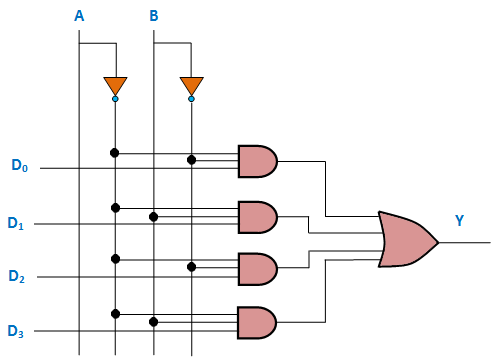

Si la condición AB = 00, el máximo Y la puerta está activada (como se muestra en la figura anterior). En este momento, las otras tres puertas Y están en condición de desactivadas. Por lo tanto, el bit de entrada D0 se selecciona y se transmite como salida. Así, Y = D0.
Si la condición AB = 11, todas las demás puertas AND están deshabilitadas, excluyendo la puerta AND más baja. Entonces, el bit de entrada D3 se selecciona y se transmite como salida. Así, Y = D3.
Los ejemplos de multiplexores son IC 74153, IC 45352 (multiplexores 4 a 1), IC 74150 (multiplexor 16 a 1)
Aplicaciones del Multiplexor
Los multiplexores se utilizan en varios campos en los que es necesario transmitir una gran cantidad de datos con el uso de una sola línea.
Memoria del ordenador
En la computadora, la enorme cantidad de memoria se implementa mediante multiplexores. También tiene la ventaja de reducir el número de líneas de cobre que se utilizan para la conexión de la memoria a otras partes de la computadora.
Sistema de comunicación
El multiplexor se implementa en este sistema para aumentar la eficiencia. Utilizando un línea de transmisión…varios tipos de datos (video, audio, etc.) se transmiten en el mismo instante.
Red telefónica
Aquí, las múltiples señales de audio son traídas en una sola línea y transmitidas con la implementación del multiplexor. Por este método, las numerosas señales de audio se hacen aisladas y, en última instancia, el receptor recibirá las señales de audio requeridas.
Sistema informático de una transmisión por satélite
Multiplexores se implementan para que las señales de datos se transmitan desde una nave espacial o un sistema informático de satélite a la tierra por medio del GPS.
