Después de producir vaporel gas de combustión sale del sistema. Algo de energía térmica permanece en el gas de combustión cuando sale. Si no podemos utilizar esta energía térmica, se pierde. Economizador de caldera es un dispositivo que utiliza una parte de la energía restante de los gases de combustión para calentar el agua de entrada (agua de alimentación) a la caldera. Como la energía térmica se da al agua antes de que se alimente a la caldera, se optimiza la necesidad de combustible para producir vapor. Debido a eso, llamamos a este dispositivo como economizador.
Construcción básica y principio de funcionamiento del economizador

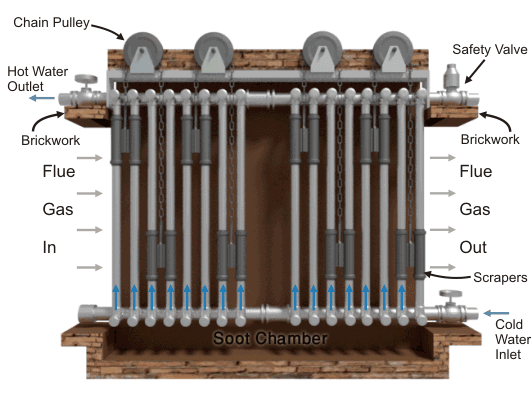

El construcción y principio de funcionamiento del economizador de la caldera son simples. En la parte inferior, tiene un tubo de entrada horizontal a través del cual alimentamos el agua con temperatura normal al economizador. Hay otro tubo horizontal instalado en la parte superior del economizador. Estos dos tubos horizontales, que son los tubos inferiores y superiores conectados a través de un grupo de tubos verticales. Hay una válvula de salida instalada en el tubo horizontal superior para suministrar agua caliente a la caldera. Los gases de combustión de la caldera fluyen a través de los tubos verticales del economizador. Aquí, la transferencia de los gases de combustión permanece en calor al agua a través de la superficie del tubo vertical cuando el agua sube por los tubos verticales al tubo horizontal superior. De esta manera, el calor de los gases de combustión se aprovecha a través del economizador para calentar el agua antes de entrar en la caldera para producir vapor.
El gas de combustión tendrá partículas de ceniza mezcladas con él que se depositarán en las superficies verticales de los tubos. Si no se tiene un cuidado especial, habrá una gruesa capa de hollín en las superficies que aísla el calor para que entre en el agua.
Para eliminar este hollín, el rascador está unido a cada tubo vertical que se mueve continuamente hacia arriba y hacia abajo por medio de un sistema de poleas de cadena. Al raspar, el hollín cae a la cámara de hollín situada en el fondo del economizador. Entonces recogemos el hollín de la cámara de hollín. Así es como un economizador de caldera funciona. Esta es una forma muy simple de economizador de caldera.
