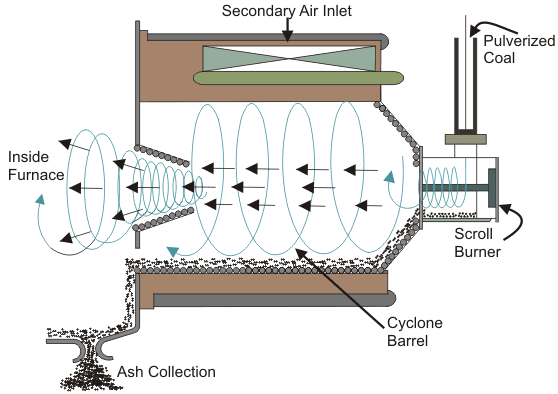

Caldera de fuego de ciclón utiliza un horno de ciclón. El horno de ciclón es una de las formas más modernas del horno. El horno de ciclón es una variedad de horno de fondo húmedo donde la ceniza es removida del horno en forma fundida. El horno en la caldera de ciclón tiene la forma de un cilindro horizontal. El horno requiere que el carbón tenga una baja temperatura de fusión de la ceniza. El carbón pulverizado es alimentado al horno a lo largo de la periferia del horno cilíndrico. Los gases calientes entran en la sección del tubo de agua axialmente. La sección del tubo de agua tiene un estrecho recorrido en hélice para la circulación del gas caliente. Las partículas de ceniza mezcladas con el gas de combustión se depositan en la superficie exterior de los tubos de agua y crean allí una gruesa capa de partículas de ceniza.
La capa más gruesa de ceniza de chimenea baja por la gravedad y se recoge en el fondo. Las partículas de ceniza más pesadas se depositan a lo largo de la periferia, y las partículas de ceniza más pequeñas se depositan a lo largo de la superficie del tubo de agua. El gas de escape sólo tendrá partículas muy finas de ceniza. El horno de ciclón tiene una alta presión de gases de combustión en su interior, por lo que normalmente no requiere ventiladores de tiro inducido para extraer los gases de combustión del horno, pero si se utilizan los ventiladores de tiro habrá una menor carga sobre ellos. La caldera de ciclones puede tener más de una instalación de ciclones, lo que hace que la caldera responda mejor a los cambios de carga eléctrica del sistema de energía. Esta disposición puede hacer que la caldera responda a la carga del 40% al 110% de su capacidad nominal de carga completa.
Una característica emocionante del horno de ciclón es que la caldera puede ser alimentada con cenizas de combustible seco pulverizado de la instalación de fondo seco adyacente. Esta técnica se llamaEl derretimiento en los ciclones.
La primera caldera de ciclón se instaló en la estación Calumet de la Edison Electric Power Company USA.
Hay muchas ventajas de una caldera de ciclón.
- En una caldera de ciclón, el 85% de la ceniza del carbón se quema en forma de escoria líquida.
- El problema de las cenizas volantes se reduce demasiado a los límites inferiores de la caldera de ciclón.
- Reduce la carga del precipitador electrostático utilizado para la recolección de polvo.
- Las cenizas recogidas pueden ser utilizadas como material de construcción.
- La necesidad de ventiladores de tiro se reduce al mínimo, por lo que el costo inicial y de mantenimiento de la caldera se reduce.
- La rápida variación de carga del sistema de energía puede ser manejada fácilmente por caldera de ciclón.
- Aquí se puede utilizar la ceniza de combustible pulverizada del fondo seco adyacente.
- Hay una reducción en el espacio y en la necesidad de metal.
