¿Qué es el cableado eléctrico?
Cableado eléctrico es el la energía eléctrica… distribución a través de los cables de una manera perfecta para el uso económico de los conductores de los cables dentro de una habitación o edificio con un mejor control de la carga.
El sistema de cableado eléctrico se clasifica en cinco categorías:
- Cableado de la abrazadera
- Cableado de la carcasa
- Cableado del sable
- Cableado del conducto
- Cableado oculto
Alambrado de la abrazadera
El material utilizado en el cableado de la abrazadera
- Alambres aislados VIR o PVC
- Cables resistentes a la intemperie

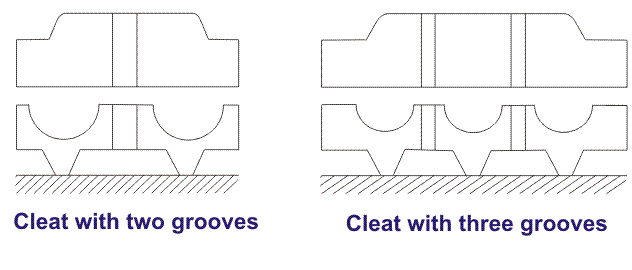

- Tacos de porcelana o tacos de plástico (dos o tres ranuras)
- Tornillos
Procedimiento del cableado de la cornamusa
En este cableado, los cables aislados de VIR o PVC se trenzan y se componen en las paredes o el techo con la ayuda de tacos de porcelana.
Los cables pueden ser a prueba de clima. El simple tendido de cables se hace en este esquema de cableado. En la actualidad, este tipo de esquema de cableado no se recomienda para casas o edificios. Sólo se utiliza en campus militares temporales o en festivales relacionados con pandillas.
Ventajas de los cables de cala
Hay algunas ventajas de este tipo de cableado.
- Cableado barato y fácil
- Detección de fallas fácil
- Fácil de reparar
- La alteración y la adición es fácil.
Desventajas de los cables con calas
Las desventajas de este cableado son
- Mala apariencia
- Expuesto a que el clima se vea afectado por la humedad, la lluvia, el humo, la luz del sol, etc.
- Las posibilidades de choque o incendio
- Se utiliza en sólo 220V a baja temperatura ambiente.
- No durará mucho tiempo
- Sag sucede
Cableado de la carcasa
Material utilizado en el cableado de la carcasa
- Alambres aislados VIR o PVC
- Caja de la carcasa (de madera o plástico)
- Tapado (hecho de madera o plástico)
- Juntas de cubierta y tapado.

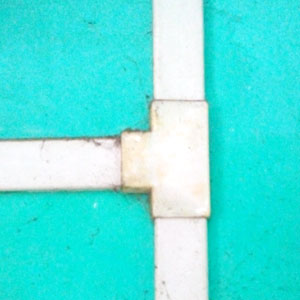

Procedimiento de cableado de la carcasa
Este tipo de bobinado es muy anticuado. Generalmente los cables aislados con PVC o VIR son llevados a través de la carcasa y se utiliza un tapón para cubrir la carcasa.
Ventajas del cableado de la carcasa
Las ventajas de este tipo de esquema de cableado son
- Barato y fácil de instalar
- Cableado fuerte y duradero
- La personalización se puede hacer fácilmente
- A salvo del humo, el polvo, la lluvia y el vapor, etc.
- Debido a la cubierta y el tapón no hay riesgo de choque.
Desventajas del cableado de la carcasa
Hay algunas desventajas en cableado de la carcasason…
- Muy costoso
- No es adecuado para el clima con alta humedad y condiciones ácidas.
- Los insectos como las termitas u hormigas pueden dañar la cubierta y el tapón de madera.
- Alto riesgo de incendio.
Alambrado de sables
Material utilizado en el cableado de los sables
- Cable CTS o TRS
- Listón recto de madera de teca (a 10 mm de espesor)
- Clip de latón estañado (clip de hebilla)
- Alfileres de latón

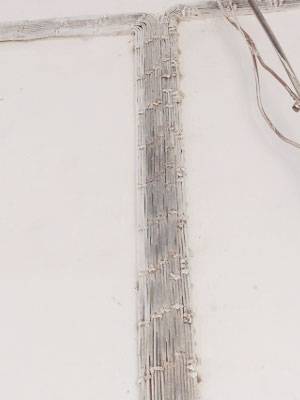

Procedimiento del cableado del sable
Se utilizan grupos de cables de uno, dos o tres núcleos para ser colocados en listones rectos de madera de teca. Los cables se sujetan con la ayuda de un clip de enlace de latón estañado o un clip de hebilla. Los pasadores de latón se utilizan para fijar los clips de hebilla en el listón de madera. Los clips de hebilla se fijan con pasadores de latón en el listón de madera con un intervalo de 10 cm para las pistas horizontales y 15 cm para las verticales.
Ventajas del cableado de los sables
Las ventajas de este tipo de cableado se dan a continuación.
- Fácil de instalar
- Barato en el costo del material
- La apariencia es mejor.
- La personalización es fácil
- Menos posibilidades de fuga de corriente
Desventajas del cableado del sable
Las desventajas del cableado de los sables son
- No es adecuado para el cableado exterior
- La humedad, el humo, el vapor, etc. afectan directamente a los cables.
- Los cables pesados no son recomendables para este esquema de cableado.
- Sólo apto para menos de 250 V.
- Alto riesgo de incendio.

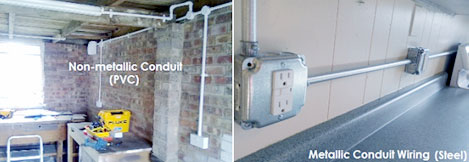

Cableado del conducto
Material utilizado en el cableado de los conductos
- Conducto
Conducto metálico- Conducto de clase A: Conducto de chapa de acero de capa fina de bajo calibre
- Conducto de clase B: gruesa lámina de acero de gran calibre.
Conducto no metálico
Conducto de PVC de 13, 16,2, 18,75, 20, 25, 37, 50 y 63 mm (diámetro). - Cables con aislamiento VIR o PVC
- Alambre GI de 18SWG
- Tornillo
- Acoplamiento
- Codo
- Rígido fuera del set
- Correa de 2 agujeros
- Tuerca de seguridad
Procedimiento de cableado del conducto
Este tipo de cableado no es fácil de instalar. En la superficie de la pared o el techo se fijan tubos de conducción (con cable GI en el interior) con la ayuda de una correa de dos agujeros y un clip de base a una cierta distancia regular. El siguiente cable GI se utiliza para tender los cables a través del tubo de conducción.
Ventajas del cableado del conducto
Las principales ventajas son
- El cableado más seguro
- La apariencia es mejor
- No hay riesgo de incendio o de desgaste mecánico.
- No hay riesgo de dañar el aislamiento del cable
- A salvo de la humedad, el humo, el vapor, etc.
- No hay riesgo de choque
- Larga duración
Desventajas del cableado de los conductos
Las desventajas del cableado de los conductos son
- Muy caro
- La instalación no es fácil
- No es fácil de personalizar para el futuro
- Difícil de detectar los fallos.
Cableado oculto
Material utilizado en el cableado oculto
Se utilizan los mismos materiales en el cableado oculto que en el cableado de los conductos.

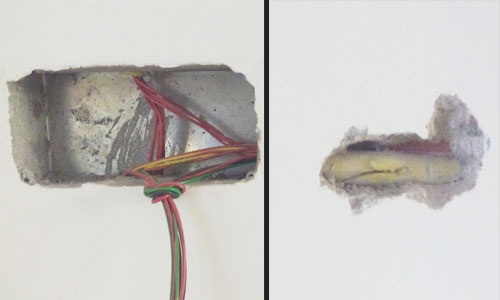

Procedimiento de cableado oculto
El cableado oculto se denomina apropiadamente como cableado de conducto oculto. Es muy laborioso de instalar. La disposición de este cableado se hace bajo el yeso de la pared del edificio. Los conductos se entierran bajo el yeso de la pared con el cable GI en el interior. Después, con la ayuda de los cables GI, los principales cables aislados de PVC son llevados a través del conducto.
Ventajas del cableado oculto
Lo mismo que el cableado de los conductos
Desventajas del cableado oculto
Lo mismo que el cableado de los conductos.
