Esta es una de las formas simples de sistemas de cableado eléctrico. Este es un sistema de cableado un poco viejo y convencional. Hoy en día usamos muy a menudo esto sistema de cableado eléctrico de casquillo de caja. Como el nombre se refiere en este cableado, los cables aislados con PVC se colocan en un estuche de plástico y se cubren con una tapa. La caja es de sección transversal rectangular como se muestra.
El color del canal de cobro y la tapa son normalmente blancos o grises. El canal de cobro y la tapa están normalmente hechos de plástico o madera. Los canales y las tapas están disponibles en el mercado en longitudes estándar. Las longitudes estándar comúnmente disponibles son 1 metro, 10 pies y 6,5 pies, etc.

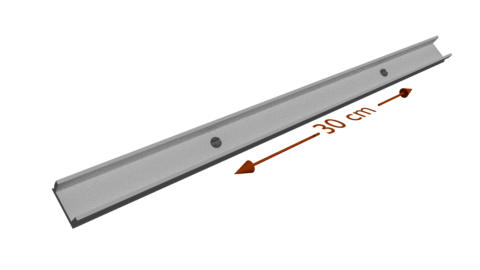

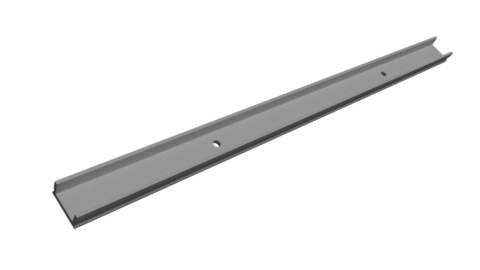

En sistema de cableado del tapón de cajaprimero cortamos los canales de cobro en la longitud requerida con una tapa de cierre. Luego los atornillamos a la pared según la planificación de nuestro cableado. Normalmente, insertamos el tornillo después de cada 30 cm en el canal.

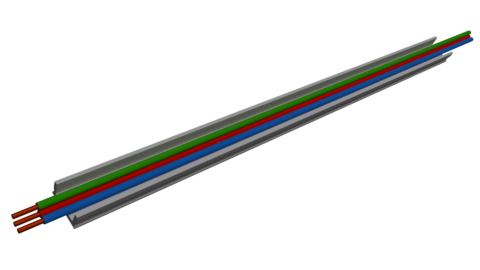

Después de eso colocamos el PVC aislado 0.75 mm21 mm.21,5 mm.22,5 mm.2 o 4 mm2 alambre de cobre en el canal según nuestro requerimiento.

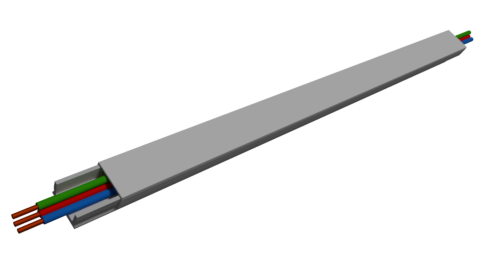

Después de todo el proceso, cubrimos el canal con una tapa.
El trabajo de colocación de los cables para el cableado del tapón de caja está terminado.

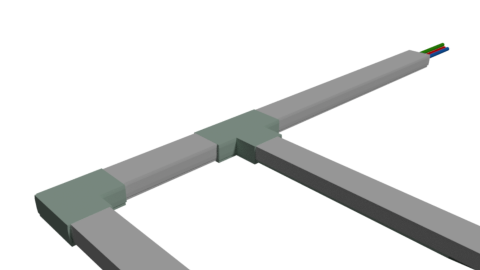

Podemos ajustar los canales en alineación vertical y horizontal. En las esquinas y las uniones podemos usar la articulación del codo y la articulación en T respectivamente.
