Esta prueba se realiza sólo para confirmar la resistencia a la tracción de los cables de aluminio utilizados para director en cables de energía eléctrica. Esta prueba se realiza significativamente en material conductor para juzgar la resistencia de este material. Un conductor de cable es a menudo sometido a un tirón de un extremo durante la colocación, instalación y fabricación, por lo que debe ser lo suficientemente fuerte para tolerar la fuerza de tracción también. De ahí que sea necesario asegurarse de que el material conductor tenga suficiente resistencia a la tracción.
Aparato necesario para la prueba de tracción

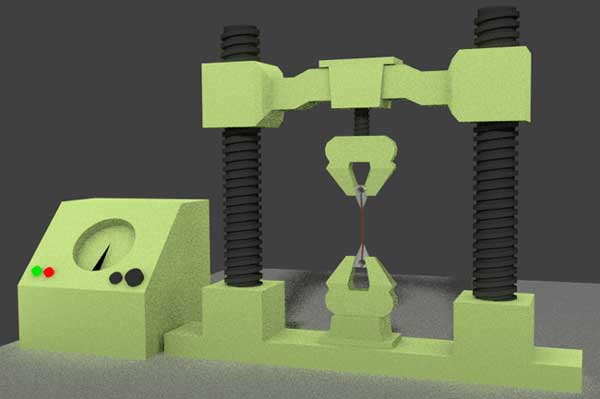

- Máquina de pruebas de tracción: Una máquina automática, con dos agarraderas en los extremos diseñadas adecuadamente para sostener el conductor con suficiente fuerza para que el conductor no pueda deslizarse de ninguna manera durante la prueba. La máquina debe tener suficiente capacidad para aplicar la tensión requerida durante la prueba.
- Micrómetro de superficie plana que puede medir con precisión incluso una variación de 0,01 mm. Se utiliza para medir el diámetro del conductor de la muestra.
- Escala adecuada con una división de escala mínima de 1 mm para medir la longitud del conductor del espécimen.
- Balanza de pesaje con una sensibilidad de 0,01g para medir la masa del espécimen.
Método de prueba de tracción de los conductores
Se toma primero un espécimen de conductor con una longitud un poco mayor que la longitud del calibrador (la longitud del calibrador es la longitud del espécimen sobre el que se realiza la prueba). Hay que tener cuidado de que la longitud mínima de todo el espécimen sea tal que tenga una longitud extra en dos extremos después de su longitud de calibre para poder sujetarlo por las empuñaduras de la máquina de ensayos de tracción. No se requiere ningún preacondicionamiento del espécimen para Prueba de tracción.
Procedimiento de prueba de tracción de los conductores
Antes de realizar la prueba, se mide el diámetro del espécimen por micrómetro de cara plana y se registra. En el caso de conductores sólidos con forma, la masa y la longitud del espécimen se determinan por medio de una balanza y una báscula de medición, respectivamente. Ahora el espécimen de prueba se fija y se ajusta entre las mordazas de la máquina por medio de agarraderas. La carga se aplica al espécimen y se aumenta gradualmente y de manera uniforme. La velocidad de separación de las mandíbulas de la máquina no será superior a 100 mm por minuto. Cuando el espécimen de ensayo de tracción se fractura, esa carga de rotura se anota en el dial de la máquina de ensayo de tracción, y luego se calcula la resistencia a la tracción.
Tabulación de las observaciones de los ensayos de tracción de los conductores
| Diámetro del Alambre Circular en mm | Conductor solidal con forma | Área de la sección transversal en mm2 | Carga de ruptura en N | |
| Masa en g | Longitud en mm | |||
| – | – | – | – | – |

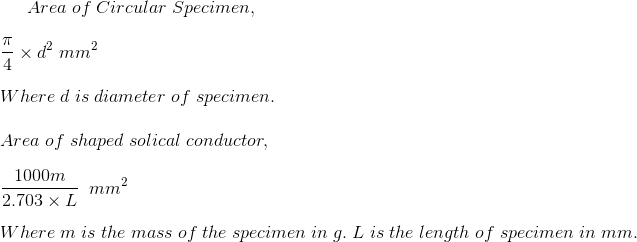

Cálculo
Informe
| Muestra No | Grado de conductor de aluminio | Fuerza de tensión, N/mm2 | |
| Observado | Especificado | ||
| – | – | – | – |
Conclución: El espécimen cumple/no cumple con los requisitos de especificación.
