Como banco de condensadorespodemos usar un motor síncrono sobreexcitado para mejorar los pobres factor de potencia de un sistema de energía. La principal ventaja de utilizar motor sincrónico es que la mejora del factor de potencia es suave.
Cuando un motor síncrono funciona con sobre-excitación, atrae a los líderes… actual de la fuente. Utilizamos esta propiedad de un motor sincrónico para el propósito.

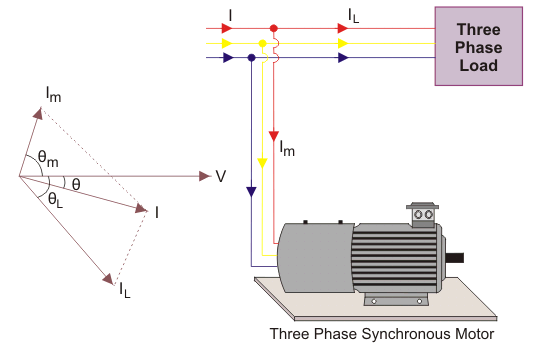

Aquí, en un sistema trifásico, conectamos un motor síncrono trifásico y lo hacemos funcionar sin carga.
Supongamos que debido a una carga reactiva de la sistema de energía el sistema extrae una corriente IL de la fuente en un ángulo de retardoL con respecto a voltaje. Ahora el motor dibuja una IM de la misma fuente en un ángulo de avanceM. Ahora el total actual extraída de la fuente es la suma vectorial de la corriente de carga IL y la corriente del motor IM. La corriente resultante que saqué de la fuente tiene un ángulo con respecto al voltaje. El ángulo es menor que el ánguloL. Por lo tanto factor de potencia del sistema cos es ahora más que el factor de potencia cosL del sistema antes de que conectemos el condensador sincrónico al sistema.
El condensador síncrono es la técnica más avanzada para mejorar el factor de potencia que un banco de condensadores estáticos, pero la mejora del factor de potencia mediante el condensador síncrono por debajo de 500 kVAR no es más económica que la de un banco de condensadores estáticos. Para la red de energía principal usamos condensadores síncronos para este propósito, pero para los sistemas comparativamente de menor potencia normalmente empleamos banco de condensadores.
El ventajas de un condensador sincrónico son que podemos controlar el factor de potencia del sistema sin problemas sin necesidad de pisar según lo requerido. En el caso de una batería de condensadores estáticos, este fino ajuste de factor de potencia no puede ser posible, más bien un banco de condensadores mejora el factor de potencia paso a paso.
El límite de resistencia al cortocircuito de la el arrollamiento de la armadura de un motor sincrónico es alta.
Aunque, sistema de condensador síncrono tiene algunas desventajas. El sistema no es silencioso, ya que el motor síncrono tiene que girar continuamente.
Una carga ideal menos el motor sincrónico dibuja el plomo actual a los 90 añoso(eléctrico).
